mesure de distance de transducteur ultrasonique en caoutchouc 200Khz pour le débitmètre ultrasonique de gaz

Application: débitmètre de gaz à ultrasons
État de disponibilité:
Quantité:
  • Phau-200-01i-a

  • Piezohannas

  • PHAU-200-01I-A

Mesure de la distance de transducteur à ultrasons en caoutchouc à 200 kHz pour le débitmètre de gaz ultrasonique


Paramètres techniques:


Articles

Paramètres techniques


Nom

Transducteur à ultrasons de 200 kHz

MX5I72 (61) T77ZL% Y

M2NRK0V5JSQT4560) AI2AQ

Modèle

PHAU-200-01I-A

La fréquence

200KHz ±5%

Distance de détection

0.101m

LMEDANCE PARALLEMENT

260Ω ± 20

Capacitance

810pf ± 20@ 1khz

Sensibilité

Pas de charge dfléchirvoltage: 200VPPDistance:0,3 m

Écho amplitude:4mv

en fonctionnement  Tension

De pointe  Tension500VPP

en fonctionnement  Température

-40+ 80 ℃

Pression

≤16Kilos ou  1.6MPA

Angle

(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db:9.2° ±dix%

Angle aigu:21.7° ±dix%

Matériel de logement

caoutchouc

usage

Débit de gaz ultrasonique

Niveau de protection

IP68

Lester

10g ± 5% (longueur de fil20cm

Instructions de câblage

Interface: rouge: transducteur +, blanc: transducteur -, noir: fil blindé, (le capteur de température est facultatif)

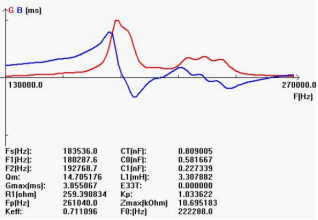

Courbe d'admission

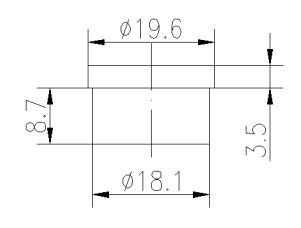

Diagramme de structure de produit

F71__jh0ube7___ekjzi



M7sim9o0zt94_37tjw5`t




Schéma de bloc de transducteur à distance à ultrasons :

0ryjg8d (6_q9xm% 86pdg

Schéma du capteur de température schématique  (Modèle: MF58_502F3470):

O3`1pa5yr5% Z5`dq1r
Instruction de câble de type intégré:


1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger


01
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
02
Le rouge et le noir sont le câblage du capteur de température



Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

     Rouge: transducteur +
         Bleu: capteur de température +
         Noir: public-

1
 Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température


2


Qu'est-ce qui se passe dans la fabrication d'un transducteur?


Le composant principal d'un transducteur de profondeur est l'élément piézocéramique. C'est la partie qui convertit les impulsions électriques en ondes sonores, et lorsque le Les échos reviennent, l'élément piézocéramique convertit les ondes sonores en énergie électrique. Les éléments piézocéramiques sont le plus souvent sous forme de disque, mais ils peuvent également avoir la forme d'une barre ou d'un anneau. Un transducteur peut contenir un élément ou une série d'éléments liés ensemble appelés un tableau. UN Le transducteur est composé de six composants distincts:
