Développement d'un transducteur à ultrasons concentré sur une intensité à haute intensité

Nombre Parcourir:0 auteur:Éditeur du site publier Temps: 2018-08-12 origine:Propulsé

enquête

Dans cette section, deux types dematériaux composites de céramique piézoélectriqueAvec une fréquence centrale d'environ 50 MHz, sont prêtes à préparer deux types de poly. Concentrétransducteurs à ultrasonsSous la forme d'un point focal se trouvent respectivement la focalisation sphérique et la concentration cylindrique. Le diagramme schématique du transducteur à ultrasons est le suivant:

La structure de base duTransducteur à ultrasons à haute focalisationest divisé en matériau piézoélectrique, couche de correspondance acoustique, couche de support acoustique, boîtier extérieur et fils, etc. La structure et la composition de chaque pièce sont représentées sur la figure. Selon la préparation et les caractéristiques du matériau composite piézoélectrique de type L-3, dans cet article, un matériau composite piézoélectrique avec une fraction volumique est de 35,84%. Le matériau de phase en céramique piézoélectrique a été préparé par méthode de coupe et de remplissage. dans lequel la colonne en céramique piézoélectrique a une section croisée carrée avec une largeur de colonne de 36,03 um et une épaisseur D de 36,52 um.

La largeur de fente est de 24,14 um. Le matériau composite piézoélectrique fabriqué est façonné par un certain processus pour former des surfaces sphériques et cylindriques est utilisée pour concentrer les ondes sonores, puis le matériau de support et les électrodes et packages de liaison sont appliqués.Le ultrasons sphériques sphériques finis est 0,6 mm 0,6. MM, et la profondeur de mise au point est de 10 mm; la taille du transducteur à ultrasons focalisées de la ligne cylindrique est de 0,5 mm x 0,6 mm, et la profondeur de mise au point axiale est de 5,Smm.

Tqu87dp $ oycqhk $ e (pw (ur

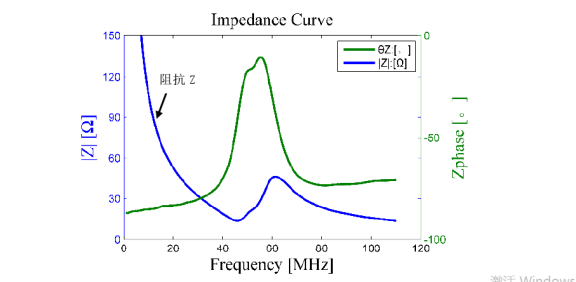

Après les tests, lorsque le transducteur résonne, la fréquence de résonance série est la fréquence de résonance série artificiellement 45,968 MHz, la fréquence de résonance parallèle est de quelques 60,253 MHz et la fréquence centrale FC est de 53,111 MHz.

Dans le test de la méthode Echo, le générateur d'impulsions est utilisé pour pulser le transducteur à la synchronisation. Le transducteur émet une impulsion d'onde sonore, et l'onde sonore se reflète sur la surface de la plaque d'acier et est retransformée par le transducteur. La réception des ondes sonores restantes continue de se propager vers l'avant, car la plaque d'acier se reflète grande pour l'ultrasonic Signal et le signal de transmission. Il peut être ignoré que le capteur de distance à ultrasons dans l'eau est très court et que l'atténuation d'onde sonore est petite, donc elle peut être approximée. Il est considéré que le signal acoustique reçu à nouveau par réflexion est le signal acoustique Émis par le transducteur. Nous recevrons la lettre. Après être amplifié, qui est filtré et soumis à quatre transformations, le spectre de fréquence du domaine de fréquence est obtenu:

1Up5rvd9 [comme% dz {[{enzsty

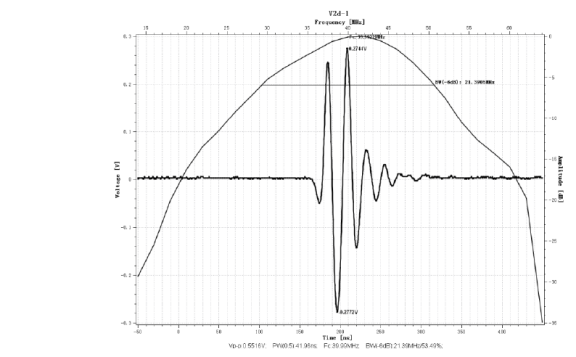

On peut voir qu'après l'appariement de la couche de correspondance acoustique, la forme d'onde acoustique est évidemment améliorée et le nombre d'ondes sonores est oscillé. Déguer le temps de largeur d'impulsion est réduit et la bande passante dans le domaine fréquentiel est augmentée.

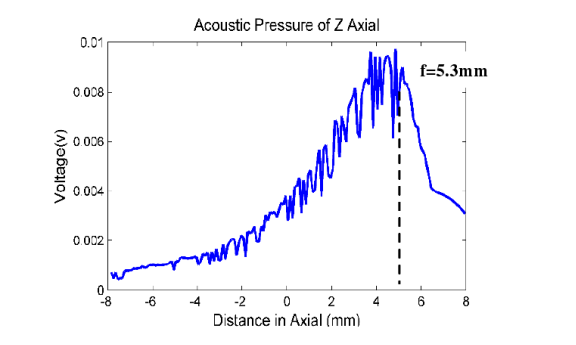

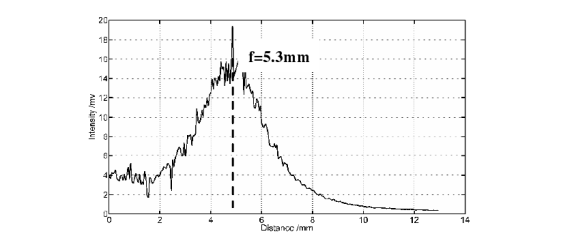

L'expérience peut être utilisée sur les capteurs de proximité ultrasoniques inductifs que l'expérience peut être utilisée pour déterminer l'onde ultrasonique émise par le transducteur. La distribution de la pression acoustique dans l'espace. À son tour, la position de mise au point de l'onde sonore et la taille de la focalisation peuvent être déterminées, et les performances du transducteur ont une valeur de référence importante. Cette section utilise le système de balayage du champ sonore tridimensionnel du laboratoire pour faire la surface sphérique. Le champ sonore tridimensionnel du ponctuel et les transducteurs à ultrasons en ligne cylindrique ont été scannés à l'aide d'un testeur hydrophone de haute précision diamètre.0.2 mm.

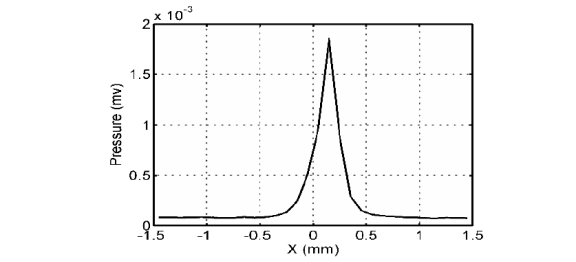

Dans l'ensemble du système de balayage, l'évier est fixé dans la position et l'hydrophone de haute précision est fixé dans la mesure dans l'évier. Sur le cantilever, l'extrémité de commande de l'ordinateur peut ajuster la position spatiale tridimensionnelle du cantilever à mesurer et Le test d'hydrophone est obtenu. Le signal d'onde sonore du capteur de mesure de distance à ultrasons est filtré et les données de balayage obtenues s'affichent sur l'écran de scan.

Q {] S0KF13I7N} 7XWXO48Z1I
