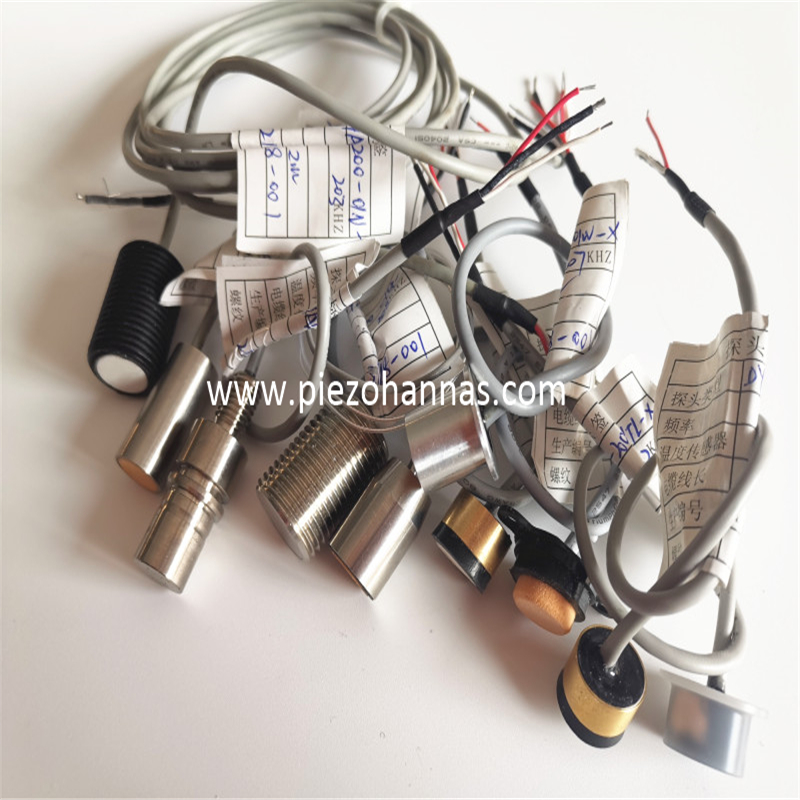

Transducteur ultrasonique piézoélectrique en alliage de titane personnalisé pour la mesure du débit de gaz

Chérie en alliage en titane 200 kHz Transducteur à ultrasons pour le débitmètre de gaz à ultrasons

Paramètres techniques:

Schéma de bloc de transducteur à distance à ultrasons :


Schéma du capteur de température schématique  (Modèle: MF58_502F3470):


Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger


2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

     Rouge: transducteur +
         Bleu: capteur de température +
         Noir: public-

 Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température

Application de la mesure du débit ultrasonique pour les gaz

Lorsque nous avons pris la décision de commencer le processus de développement d'un nouveau débitmètre à ultrasons à pinces à gaz, nous avions deux objectifs clairs en tête: pour être en mesure de fournir des mesures de débit précises et fiables, et de le faire sur les applications où d'autres instruments existants ne seraient pas . À partir de ce moment, l'accent a été mis sur le développement d'une technologie aussi bonne que ce qui était disponible sur le marché, mais aussi quelque chose qui a amené l'industrie à un nouveau niveau. Le débitmètre de gaz conserve bon nombre des caractéristiques populaires de la gamme d'écoulements tels que la conception robuste, la facilité d'utilisation et les capteurs de haute qualité, mais l'amortissent avec un matériel ultrasonique entièrement nouveau. Cette nouvelle génération d'instruments a été nécessaire pour atteindre les objectifs rigoureux fixés par l'entreprise lors de la mesure des conditions variables de moyens plus exigeants. En plus de repousser les limites de la technologie ultrasonique, nous avons également adopté une approche innovante de la conception des capteurs. Nous l'avons fait pour atteindre une capacité de comptage de flux de gaz à double mode en utilisant le moins de combinaisons de capteurs réduisant ainsi à la fois la complexité et le coût. Nous pouvons offrir à la fois une mesure d'onde de cisaillement et d'onde d'agneau pour couvrir la plus large gamme des exigences possibles.
