PHA-49-08G
Piezohannas
PHA-49-08G
Transducteur ultrasonique piézoélectrique à 50 kHz pour la mesure du niveau ultrasonique
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 49khz Transducteur à ultrasons |
| |
Modèle | PHA-49-08G | ||
La fréquence | 49 kHz ±5% | ||
Distance de détection | 0.4～8m | ||
Le minimum LMEDANCE parallèle | Ω ± 20％ | ||
pf ± 20％@ 1khz | |||
Sensibilité | |||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 7 ° ±dix%， Angle tranchant: 17 ° ±dix% | ||
Matériel de logement | Pom | ||
Usage | Sécurité | ||
le fond devis fil de discussion M59 × 2 | |||
Niveau de protection | IP68 | ||
Lester | |||
Instructions de câblage | Interface intégrée (borne 3pin, 2,54 mm): Fil rouge positif, négatif blanc, noir; Interface (3 pin, borne 2,0 mm): blanc et noir pour fil de capteur de température (MF58); | ||

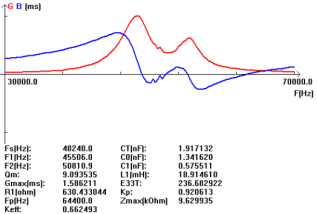

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur à distance à ultrasons :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
Qu'est-ce qui se passe dans la fabrication d'un transducteur?
Le composant principal d'un transducteur de profondeur est l'élément piézocéramique. C'est la partie qui convertit les impulsions électriques en ondes sonores, et lorsque le Les échos reviennent, l'élément piézocéramique convertit les ondes sonores en énergie électrique. Les éléments piézocéramiques sont le plus souvent sous forme de disque, mais ils peuvent également avoir la forme d'une barre ou d'un anneau. Un transducteur peut contenir un élément ou une série d'éléments liés ensemble appelés un tableau. UN Le transducteur est composé de six composants distincts:
Mesure de niveau ultrasonique avec ultrasons Les capteurs fournissent une mesure continue, sans contact et sans maintenance des liquides, pâtes, boues et matériaux en vrac poudreux à grossiers. La mesure n'est pas affectée par la constante diélectrique, la densité ou l'humidité et également non affectée par l'accumulation en raison de l'effet autonome des capteurs. Découvrez la large gamme d'appareils prosoniques pour la mesure du niveau ultrasonique et cliquez sur le bouton ci-dessous.
La méthode à ultrasons est une solution prouvée, ainsi qu'une solution rentable pour la mesure de niveau dans les liquides et les solides en vrac. Les instruments sont disponibles sous forme de versions compactes ou distinctes. Ce principe de mesure se caractérise par une planification et un assemblage faciles, une mise en service rapide et sûre, une longue durée de vie et des coûts de maintenance réduits. Les applications typiques incluent des médias abrasifs et agressifs, même dans des conditions ambiantes approximatives.
A ultrasonique Le capteur émet des impulsions à ultrasons, la surface du milieu reflète le signal et le capteur le détecte à nouveau. Le temps de vol du signal ultrasonique réfléchi est directement proportionnel à la distance parcourue. Avec la géométrie du réservoir connu, le niveau peut être calculé.
