Transducteur ultrasonique piézoélectrique 50KHz pour anti-collision ultrasonique

Application: jauge de niveau ultrasonique, anti-collision ultrasonique, télémètre ultrasonique

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Pha-49-08fb-abb
Marque de produit:
Piezohannas
code produit:
PHA-49-08FB-ABB

Description du produit

Transducteur à ultrasons piézoélectrique 50KHz pour ultrasonic anti-collision

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	50Khz transducteur à ultrasons
Modèle	PHA-49-08FB-Abb
La fréquence	55KHz ±5%
Distance de détection	0.4～8m
LMEDANCE PARALLEMENT	170Ω ± 20％
Capacitance	2000pf ± 20％@ 1khz
Sensibilité	Pas de tension de conduite de chargement：500VPP，Distance03m， Écho amplitude:500mV
en fonctionnement Tension	De pointe Tension＜1500VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3Kilos ou0,3 MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db:8.6° ±dix%， Angle aigu:20.2° ±dix%
Matériel de logement	PC + 10% GF
Installation Dimension	M56X3
Niveau de protection	IP68
Lester	360g ± 5％（134 mm ± 10 mm）
Instructions de câblage	Terminaux WURTH: Interface (3pin): Red Positive, White négatif, Fil de bouclier noir; Interface (2pin): ligne jaune (103jg1f);

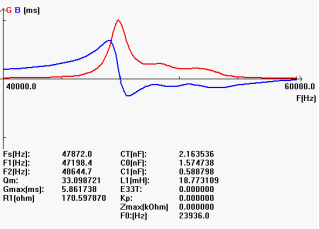

Courbe d'admission		Diagramme de structure de produit

Schéma de bloc de transducteur à distance à ultrasons :

0ryjg8d (6_q9xm% 86pdg

Schéma du capteur de température schématique (Modèle: MF58_502F3470):

O3`1pa5yr5% Z5`dq1r
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

Rouge: transducteur +
Bleu: capteur de température +
Noir: public-

Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
