Transducteur ultrasonique piézoélectrique 50KHz pour anti-collision ultrasonique

Transducteur à ultrasons piézoélectrique 50KHz pour ultrasonic anti-collision

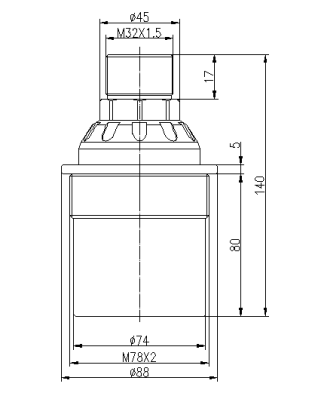

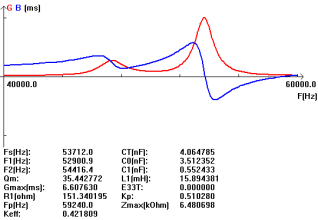

Paramètres techniques:

Schéma de bloc de transducteur à distance à ultrasons :

Schéma du capteur de température schématique  (Modèle: MF58_502F3470):

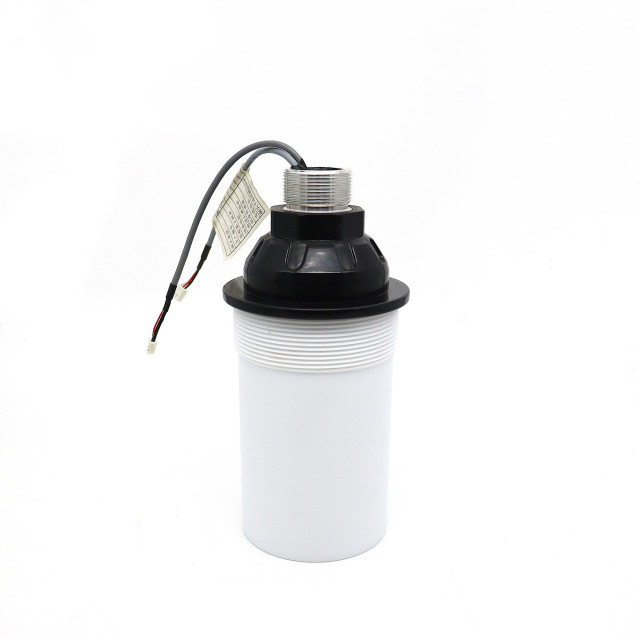

Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger


2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

     Rouge: transducteur +
         Bleu: capteur de température +
         Noir: public-

 Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température

Qu'est-ce qui se passe dans la fabrication d'un transducteur?

Le composant principal d'un transducteur de profondeur est l'élément piézocéramique. C'est la partie qui convertit les impulsions électriques en ondes sonores, et lorsque le Les échos reviennent, l'élément piézocéramique convertit les ondes sonores en énergie électrique. Les éléments piézocéramiques sont le plus souvent sous forme de disque, mais ils peuvent également avoir la forme d'une barre ou d'un anneau. Un transducteur peut contenir un élément ou une série d'éléments liés ensemble appelés un tableau. UN Le transducteur est composé de six composants distincts:

Dispositif anti-collision ultrasonique

Le système de dispositifs anti-collision à ultrasons fonctionne sur le principe des ondes échographiques. L'émetteur sonore et le détecteur sonore sont réglés à la même fréquence sonore de 40 kHz. Lorsque l'émetteur envoie une explosion de son ultrasonique, il est réfléchi par les murs de la grue et le récepteur le détecte et active un signal d'alarme et s'arrête ou réduit la vitesse de la grue.

Le temps pris après l'éclatement est envoyé et reçu et avec la vitesse de la distance sonore est calculé. Il y a un affichage qui montre la distance en mètres. Si l'obstacle est dans la plage, puis en tournant le bouton, la plage de relais peut être ajustée et un autre relais peut être ajusté en appuyant directement sur le commutateur.

Ainsi, si deux grues sont hors de portée, elles fonctionneront à une vitesse normale. La distance de détection est réglable de 0,01 m à 5 mètres. L'appareil est conçu pour les applications des grues et convient au fonctionnement pendant 24 x 7 heures. Ce produit ne nécessite pas de dispositif de pointage laser.
