Transducteur ultrasonique piézoélectrique 50KHz pour anti-collision ultrasonique

Partager sur:

Transducteur ultrasonique piézoélectrique 50KHz pour anti-collision ultrasonique

Transducteur à ultrasons pour jauge de niveau ultrasonique, anti-collision ultrasonique, télémètre ultrasonique

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Pha-49-08e-fb
Marque de produit:
Piezohannas
code produit:
PHA-49-08E-FB

Description du produit

Transducteur à ultrasons piézoélectrique 50KHz pour ultrasonic anti-collision

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	49khz explosionpreuvetaper transducteur à ultrasons
Modèle	PHA-49-08E-Fb
La fréquence	49 kHz ±5%
Distance de détection	0.4～8m
LMEDANCE PARALLEMENT	400Ω ± 20％
Capacitance	2000pf ± 20％@ 1khz
Sensibilité	charger dtension de rivage：850VPP，Distance:06m、Écho amplitude:500 mV
en fonctionnement Tension	De pointe Tension＜1500VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3Kilos ou0,3 MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 8 ° ±dix%， Angle aigu:18 ° ±dix%
Matériel de logement	abdos
usage	Gauge de niveau ultrasonique, anti-collision ultrasonique, télémètre ultrasonique
Installation Dimension	En bas avec fil：M60 × 2 ouG2A
Niveau de protection	IP68
Lester	410g ± 5％
Instructions de câblage	Interface intégrée (borne 3pin, 2,54 mm): Fil rouge positif, négatif blanc, noir; Interface (3 pin, borne 2,0 mm): blanc et noir pour fil de capteur de température (MF58);

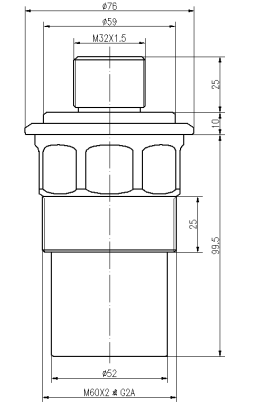

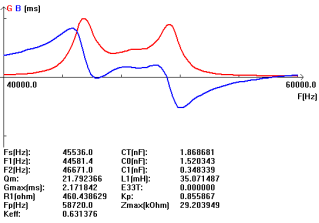

Courbe d'admission		Diagramme de structure de produit

Schéma de bloc de transducteur à distance à ultrasons :

0ryjg8d (6_q9xm% 86pdg

Schéma du capteur de température schématique (Modèle: MF58_502F3470):

O3`1pa5yr5% Z5`dq1r
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

Rouge: transducteur +
Bleu: capteur de température +
Noir: public-

Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
