PHA-200-01KB
Piezohannas
PHA-200-01KB
Transducteur ultrasonique piézoélectrique de 200 kHz pour capteur de vent à ultrasons
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 200 kHz transducteur à ultrasons |
| |
Modèle | PHA-200-01KB | ||
La fréquence | 200 kHz ±5% | ||
Distance de détection | 0.10～1,5 m | ||
Le minimum LMEDANCE parallèle | 2300Ω ± 20％ | ||
370pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：800VPP，Distance:0,3 m， Écho amplitude:25 mV | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 10 ° ±dix%， Angle net: 23 ° ±dix% | ||
Logement Matériel | Pom | ||
Usage | Ultrasoniqueanemorumbomètre,capteur de vent à ultrasons | ||
fil de discussion：M12 * 1.5 | |||
Niveau de protection | IP68 | ||
Lester | 10g ± 5％ （longueur：10 cm） | ||
Instructions de câblage | integrattype ed：Rouge +，Blanc-，Noir: fil blindé(capteur de température est facultatif) | ||

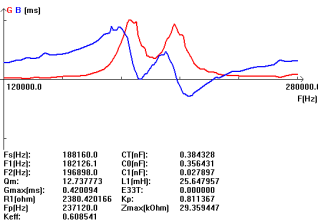

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur à distance à ultrasons :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température

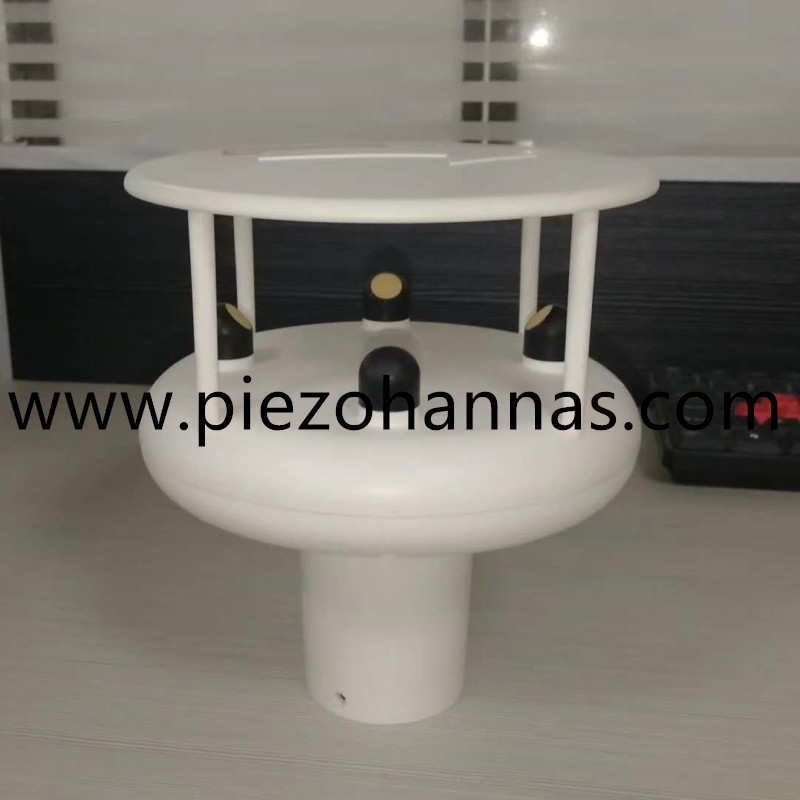

Image d'application:
