Phau-200-01ca
Piezohannas
PHAU-200-01CA

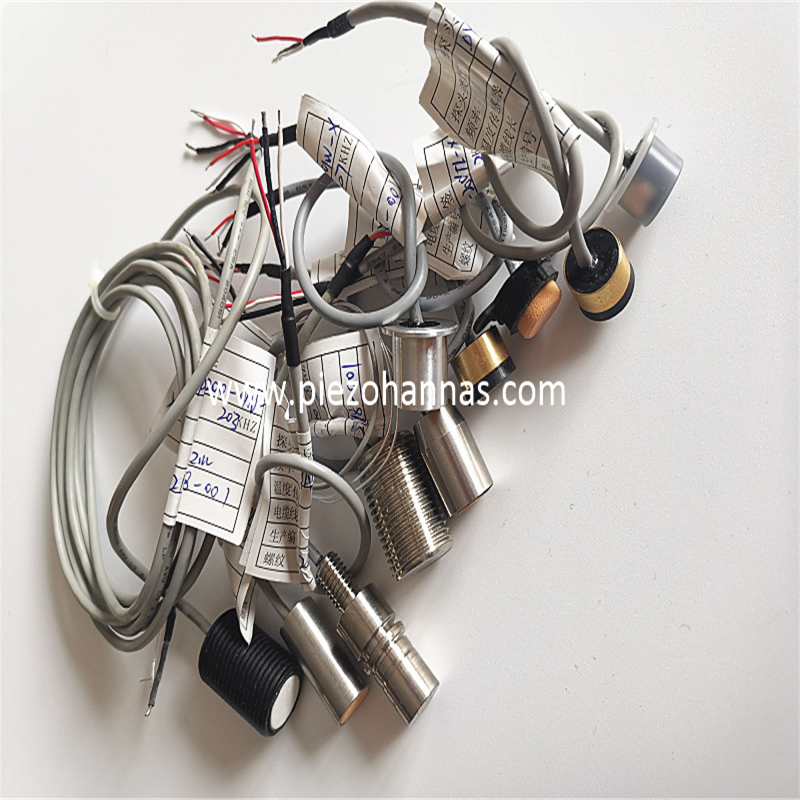

Transducteur d'écoulement de gaz ultrasonique du boîtier en alliage pour la mesure du flux de gaz
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 200 kHztransducteur à ultrasons |
| |
Modèle | PHAU-200-01Californie | ||
La fréquence | 200khz±5% | ||
Distance de détection | 0.10～1m | ||
LMEDANCE PARALLEMENT | 300Ω ±20％ | ||
850PF±20％@ 1khz | |||
Sensibilité | NonCharge Dfléchirvoltage:：200VPP，Distance:0,3 m， Écho amplitude:5mv | ||
-40～+80℃ | |||
≤16Kilos ou 1.6MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db:10.1° ±dix%， Angle aigu:23.9° ±dix% | |||
Matériel de logement | alliage de titane | ||
usage | débitmètre de gaz à ultrasons | ||
Niveau de protection | IP68 | ||
Lester | 24.2g±5％ （longueur de fil：80cm） | ||
Instructions de câblage | Interface: rouge: transducteur +, blanc: transducteur -, noir: fil blindé, (le capteur de température est facultatif) | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur à distance à ultrasons :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Application pour Débit de gaz à ultrasons:
Industriel débitmètres à gaz Sont largement utilisés pour les applications liquides et en eau, il a longtemps été admis que la colmormètre de la technologie du débitmètre ne pouvait pas être appliquée à la mesure du débit de gaz de masse principalement en raison de limites de mesure théoriques fondamentales. L'énergie sonore transmise est reçue par les transducteurs ultrasoniques traditionnels. Le flux à ultrasons de gaz Les produits de mesure sont utilisés dans le monde dans une variété d'applications de mesure critiques du gaz. Couramment installées dans les installations de production onshore et offshore, les pipelines de transmission du gaz naturel, les stations de compresseur, les installations de traitement et les portes de la ville, ces produits sont également utiles pour les applications qui consomment de gros volumes de gaz naturel comme carburant ou matière alimentaire tels que la production d'électricité, le raffinage, la transformation et les industries pétrochimiques.
Département de production
