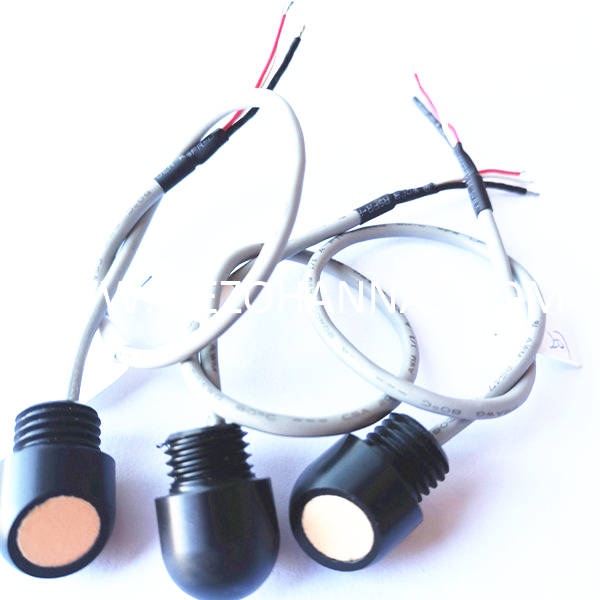

PHA-200-01KB
Piezohannas
PHA-200-01KB
Transducteur de vent à ultrasons à faible coût pour le capteur de vitesse du vent à ultrasons
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 200 kHz transducteur à ultrasons |
| |
Modèle | PHA-200-01KB | ||
La fréquence | 200 kHz ±5% | ||
Distance de détection | 0.10～1,5 m | ||
Le minimum LMEDANCE parallèle | 2300Ω ± 20％ | ||
370pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：800VPP，Distance:0,3 m， Écho amplitude:25 mV | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 10 ° ±dix%， Angle net: 23 ° ±dix% | ||
Logement Matériel | Pom | ||
Usage | Ultrasoniqueanemorumbomètre,capteur de vent à ultrasons | ||
fil de discussion：M12 * 1.5 | |||
Niveau de protection | IP68 | ||
Lester | 10g ± 5％ （longueur：10 cm） | ||
Instructions de câblage | integrattype ed：Rouge +，Blanc-，Noir: fil blindé(capteur de température est facultatif) | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur à distance à ultrasons :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
Application du capteur de vent à ultrasons:
Un anémomètre à ultrasons typique se compose de 2 paires de transducteurs ultrasoniques montés à angle droit les uns aux autres comme indiqué sur la figure ci-dessous. Chaque capteur est capable de transmettre et de recevoir des impulsions à ultrasons. La distance physique entre les capteurs de face opposée est fixe et connue. Pendant le fonctionnement, le temps pris pour une impulsion à ultrasons pour voyager du transducteur nord (n) au transducteur sud est comparée au temps pour une impulsion de voyager de S à n transducteur. S'il n'y avait pas de vent, les deux fois devraient correspondre exactement. Sinon, la vague sonore voyageant avec le vent devrait arriver plus tôt que le son se déplaçant contre lui. Par exemple, s'il y a un vent qui souffle à N, le temps de trajet N à S serait plus par rapport au temps de trajet S à N. La différence dans le temps du vol peut donner la vitesse relative du vent le long de l'axe NS. De même, les temps de vol sont également comparés le long des directions est-ouest et ouest-est pour calculer la vitesse du vent le long de l'axe EW. Les deux composantes de vitesse rectangulaire du vent sont ensuite combinées pour calculer le vecteur de vent avec une somme résultante et un angle de vitesse du vent. La disposition du capteur ci-dessous ne donne que la vitesse du vent horizontale. La mesure d'une vitesse de vent tridimensionnelle nécessite également des dispositions de capteurs le long de la direction verticale.
Image d'application:
