Pha-40-12e-f
Piezohannas
PHA-40-12E-F
Transducteur de niveau ultrasonique de 40 kHz pour les capteurs de niveau ultrasonores
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 40 kHztransducteurE taper（Type séparé） |
| |
Modèle | Pha-40-12e-f | ||
La fréquence | 40 kHz ±5% | ||
Distance de détection | 0.5～12m | ||
Le minimum LMEDANCE parallèle | 400Ω ± 20％ | ||
5000pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：700vpp，Distance:0,6 m， Écho amplitude：430 mV | ||
-40～+ 80 ℃ | |||
≤3kilosou0,3 MPA | |||
| (Largeur de faisceau)Largeur du faisceau de demi-puissance @ -3db: 10 ° ± 2 ， Angle tranchant: 23 ° ± 3 | ||
Logement Matériel | abdos | ||
Usage | Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité | ||
Il soulève le fil:M32 × 1,5， En bas avec fil ：M60 × 2 ouG2A | |||
Niveau de protection | IP68 | ||
Lester | 930g ± 5％（longueur：10M） | ||
Instructions de câblage | Type séparé （quatre fils） ： Rouge:transducteur+ 、 Blanc ： transducteur- 、 bleu ， noir: capteur de température （MF58） ； Type séparé（Trois fils： ：Rouge:transducteur+、Bleu: capteur de température +、le noir：Ligne commune－ ；
| ||

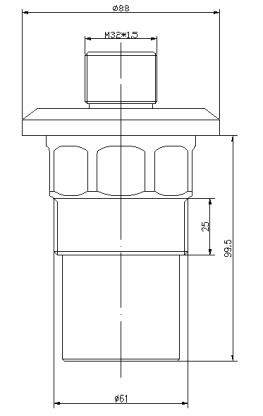

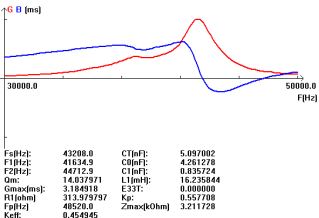

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de circuit d'essai de Transducteur:
Application de capteur de niveau ultrasonique
Les capteurs à ultrasons / de niveau mesurent la distance en utilisant des ondes ultrasoniques. La tête du capteur émet une onde ultrasonique et reçoit l'onde réfléchie de la cible. Les capteurs à ultrasons / niveau mesurent la distance à la cible en mesurant le temps entre l'émission et la réception.
ApplicationImage tion:
Transducteur de niveau ultrasonique de 40 kHz pour les capteurs de niveau ultrasonores
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 40 kHztransducteurE taper（Type séparé） |
| |
Modèle | Pha-40-12e-f | ||
La fréquence | 40 kHz ±5% | ||
Distance de détection | 0.5～12m | ||
Le minimum LMEDANCE parallèle | 400Ω ± 20％ | ||
5000pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：700vpp，Distance:0,6 m， Écho amplitude：430 mV | ||
-40～+ 80 ℃ | |||
≤3kilosou0,3 MPA | |||
| (Largeur de faisceau)Largeur du faisceau de demi-puissance @ -3db: 10 ° ± 2 ， Angle tranchant: 23 ° ± 3 | ||
Logement Matériel | abdos | ||
Usage | Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité | ||
Il soulève le fil:M32 × 1,5， En bas avec fil ：M60 × 2 ouG2A | |||
Niveau de protection | IP68 | ||
Lester | 930g ± 5％（longueur：10M） | ||
Instructions de câblage | Type séparé （quatre fils） ： Rouge:transducteur+ 、 Blanc ： transducteur- 、 bleu ， noir: capteur de température （MF58） ； Type séparé（Trois fils： ：Rouge:transducteur+、Bleu: capteur de température +、le noir：Ligne commune－ ；
| ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de circuit d'essai de Transducteur:
Application de capteur de niveau ultrasonique
Les capteurs à ultrasons / de niveau mesurent la distance en utilisant des ondes ultrasoniques. La tête du capteur émet une onde ultrasonique et reçoit l'onde réfléchie de la cible. Les capteurs à ultrasons / niveau mesurent la distance à la cible en mesurant le temps entre l'émission et la réception.
ApplicationImage tion:
