PHA-40-12E
Piezohannas
PHA-40-12E

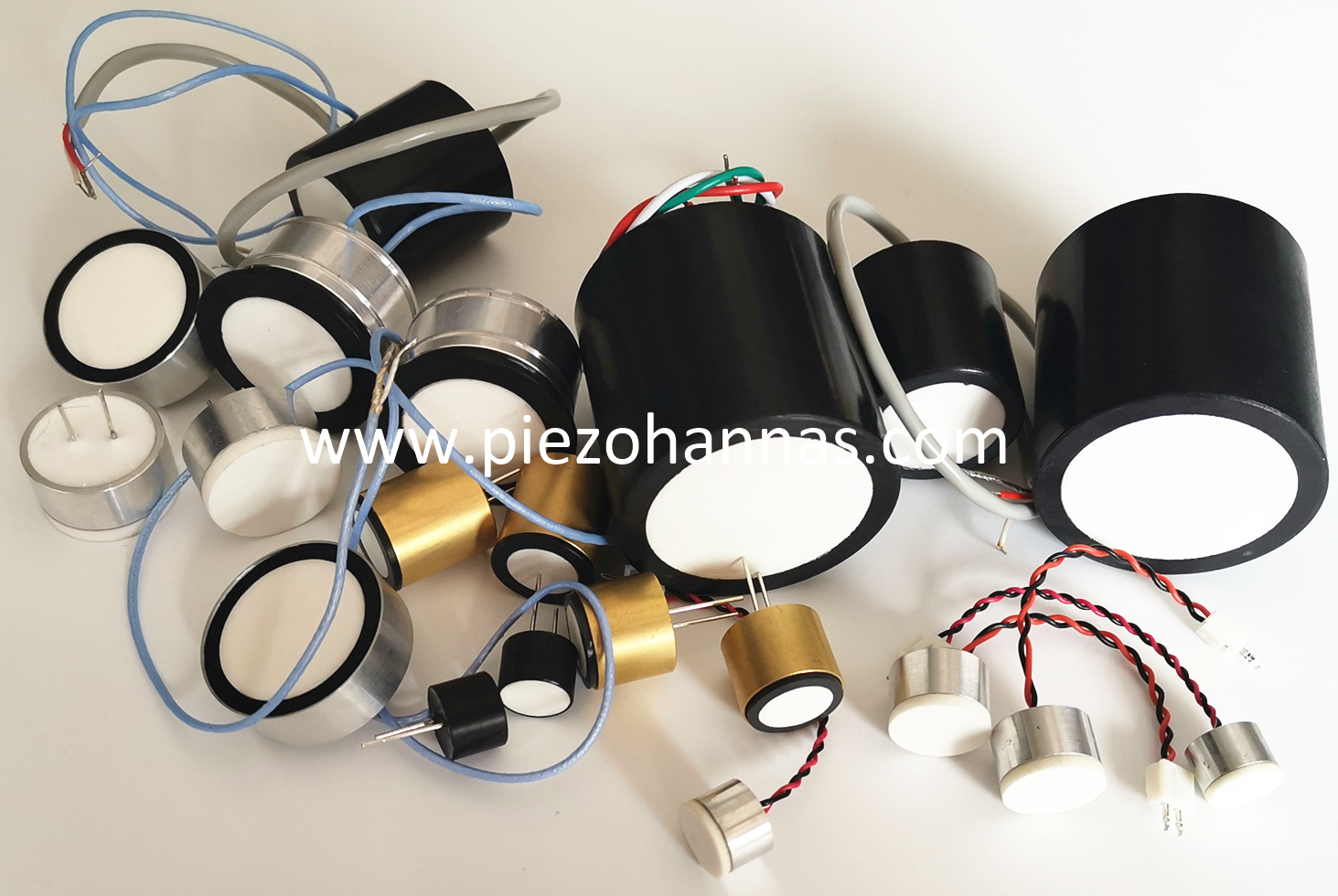

Transducteur de gamme à ultrasons à 40 kHz pour la mesure du niveau ultrasonique
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | Transducteur de 40 kHz |
| |
Modèle | PHA-40-12E | ||
La fréquence | 40 kHz ± 5% | ||
Distance de détection | 0.5～12m | ||
Le minimum LMEDANCE parallèle | 340Ω ± 20％ | ||
3500pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：700vpp，Distance: 0,6 m， Écho amplitude：500 mV | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPa | |||
| (Largeur de faisceau)Largeur du faisceau de demi-puissance @ -3db: 10 ° ± 2 ， Angle tranchant: 23 ° ± 4 | ||
Logement Matériel | abdos | ||
Usage | Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité | ||
En bas avec fil: M60 × 2O ou G2A | |||
Niveau de protection | IP68 | ||
Lester | 440g ± 5％ | ||
Instructions de câblage | Type intégré: connecteur（3pins, 2,54 mm Terminal： ：Red + ， blanc- ， noir: fil blindé ； connecteur（3pDans, 2,0 mm Terminal）： Blanc, noir: capteur de température （MF58）； | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de circuit d'essai de Transducteur:
Application de mesure de niveau ultrasonique
Mesure de niveau continu dans les liquides et les solides avec des capteurs de niveau ultrasoniques. Mesure de niveau ultrasonique avec des capteurs prosoniques fournit une mesure de niveau continu, sans contact et sans entretien des liquides, des pâtes, des boues et des matériaux en vrac poudreux à grossiers. La mesure n'est pas affectée par la constante diélectrique, la densité ou l'humidité et également non affectée par l'accumulation en raison de l'effet autonome des capteurs. Découvrez la large gamme d'appareils prosoniques pour la mesure du niveau ultrasonique et cliquez sur le bouton ci-dessous.
ApplicationImage tion:
