Transducteur de débitmètre à ultrasons à double fréquence pour débitmètre à ultrasons

Partager sur:

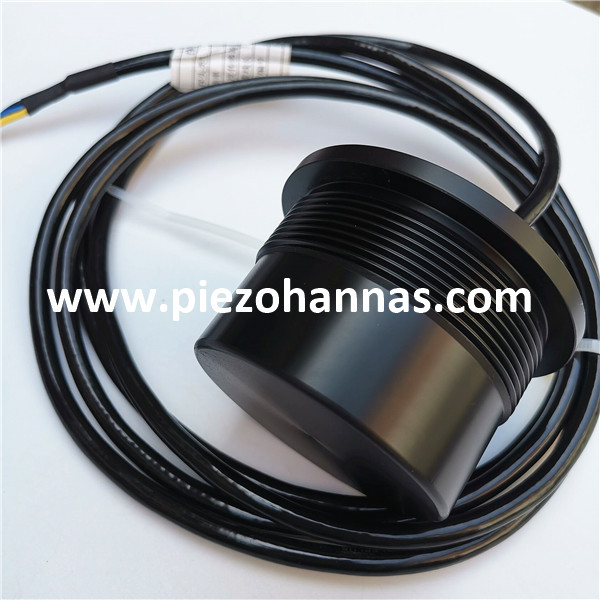

Transducteur de débitmètre à ultrasons à double fréquence pour débitmètre à ultrasons

Application: débitmètre à ultrasons ， Finder de la gamme de sous-marins

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Phw-50/200-F
Marque de produit:
Piezohannas
code produit:
PHW-50/200-F

Description du produit

Transducteur de débitmètre à ultrasons à double fréquence pour le débitmètre à ultrasons

1. Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	200 kHz-50khz utransducteur de gamme de plans
Modèle	PHW-50/200-F
La fréquence	200 kHz ±5%/ 50 kHz ±5%
Distance de détection	200 kHz 0,6～120m 50khz 3～500m
Le minimum LMEDANCE parallèle	1800Ω ± 20％
Capacitance	1160pf ± 20％@ 1khz
Sensibilité	Tension de conduite: 500vpp 、 Distance: 0,6 m 、 Écho Amplitude: 5.12 V （200KHz）
en fonctionnement Tension	De pointe Tension＜ 1500vpp
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3kilos ou 0,3 MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 6,7 ° ± 1 ， Angle pointu: 15,6 ° ± 2 （200 kHz） (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 26 ° ± 2 ， Angle tranchant: 65 ° ± 4 （50 kHz）
Logement Matériel	Pom
Usage	Débit ultrasonique ， Finder de la gamme de sous-marins
Installation Dimension	Voir le dessin de la structure du produit
Niveau de protection	IP68
Lester	130g ± 5％（Longueur: 2m）
Instructions de câblage	Red + ， blanc- ， noir: fil blindé ； (sans pour autant capteur de température par défaut）

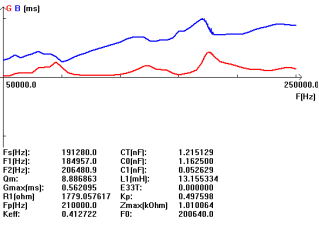

Courbe d'admission		Diagramme de structure de produit
		$(Xp {[] 86e $ y2)) akyaj5_1w$

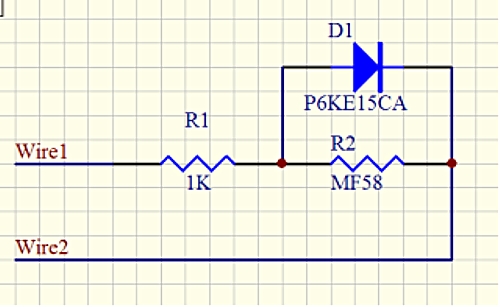

2. Diagramme schématique du capteur de température du transducteur, diagramme schématique du circuit de test

0ryjg8d (6_q9xm% 86pdg

O3`1pa5yr5% Z5`dq1r

sur:

En vertu d'un:

transducteur de débitmètre à ultrasons transducteur à ultrasons à double fréquence capteur de transducteur de débitmètre à ultrasons Transducteur de débitmètre à ultrasons à double fréquence Transducteur de débitmètre à double fréquence Transducteur de mesure du débit ultrasonique Capteur à ultrasons pour le débitmètre à ultrasons Transducteur de débitmètre ultrasonique sous-marin capteur de débitmètre ultrasonique sous-marine Transducteur de débitmètre pour le débitmètre ultrasonique
