PHA-64-05G
Piezohannas

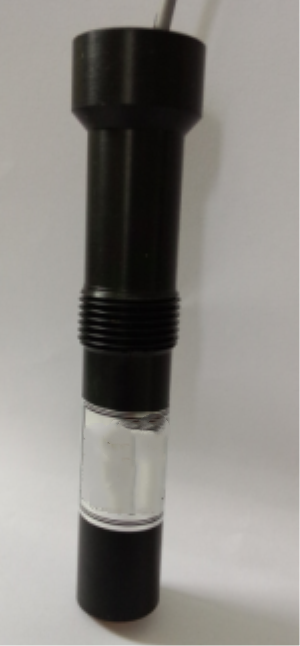

PHA-64-05G
Transducteur à ultrasons à 60 kHz pour le flux de gaz à ultrasons
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 64 kHz transducteur à ultrasons |
| |
Modèle | PHA-64-05G | ||
La fréquence | 64 kHz ±5% | ||
Distance de détection | 0.3～5m | ||
Le minimum LMEDANCE parallèle | Ω ± 20％ | ||
pf ± 20％@ 1khz | |||
Sensibilité | |||
-40～+ 80 ℃ | |||
≤3Kilos ou 0,3 MPA | |||
| Émission d'angle élevé | ||
Logement Matériel | Pom | ||
Usage | Débit de gaz ultrasonique | ||
M20 * 1.5 | |||
Niveau de protection | IP68 | ||
Lester | 80g ± 5％ | ||
Instructions de câblage | Interface Type: rouge: transducteur +, blanc: transducteur -, noir: fil de blindage(Le capteur de température est facultatif) | ||

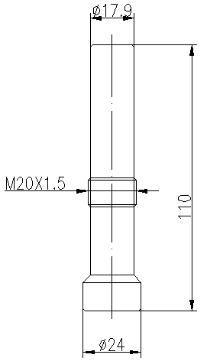

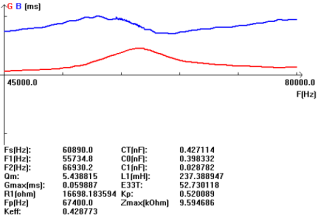

Courbe d'admission | Diagramme de structure de produit | ||
| | ||
Schéma de bloc de transducteur à distance à ultrasons :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
Qu'est-ce qui se passe dans la fabrication d'un transducteur?
Le composant principal d'un transducteur de profondeur est l'élément piézocéramique. C'est la partie qui convertit les impulsions électriques en ondes sonores, et lorsque le Les échos reviennent, l'élément piézocéramique convertit les ondes sonores en énergie électrique. Les éléments piézocéramiques sont le plus souvent sous forme de disque, mais ils peuvent également avoir la forme d'une barre ou d'un anneau. Un transducteur peut contenir un élément ou une série d'éléments liés ensemble appelés un tableau. UN Le transducteur est composé de six composants distincts:
