PHA-200-01TL
Boîtier en PVDF personnalisé Transducteur d'écoulement à gaz ultrasonique pour le compteur de gaz à ultrasons
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 200 kHz transducteur à ultrasons |
| |
Modèle | PHA-200-01TL | ||
La fréquence | 200 kHz ±5% | ||
Distance de détection | 0.10～1,5 m | ||
LMEDANCE PARALLEMENT | 350Ω ± 20％ | ||
640pf ± 20％@ 1khz | |||
Sensibilité | Charge Dfléchirvoltage:800VPP，Distance:0,3 m， Écho amplitude: 30mV | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 7 ° ±dix%， Angle tranchant :: 17 ° ±dix% | |||
Matériel de logement | PVDF | ||
usage | Compteur de gaz à ultrasons | ||
dimension | Voir les dessins structurels pour plus de détails | ||
Niveau de protection | IP68 | ||
Lester | 8g ± 5％ （longueur de fil：25 cm） | ||
Instructions de câblage | Interface: rouge: transducteur +, blanc: transducteur -, noir: fil blindé, (le capteur de température est facultatif) | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur à distance à ultrasons :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
Application pour Débit de gaz à ultrasons:
Les compteurs à ultrasons sont couramment utilisés pour le transfert de garde et la mesure du pétrole et du gaz budgétaires. Ils mesurent la vitesse d'un fluide dans un tuyau fermé et utilisent des transducteurs pour émettre des impulsions à ultrasons (plus de 20 kHz de fréquence) à partir de laquelle le débitmètre peut calculer la vitesse moyenne le long du chemin du faisceau d'échographie. Les principes fondamentaux des compteurs à ultrasons les rendent adaptés à la mesure du gaz ou du liquide, les traitant tous les deux comme des liquides.

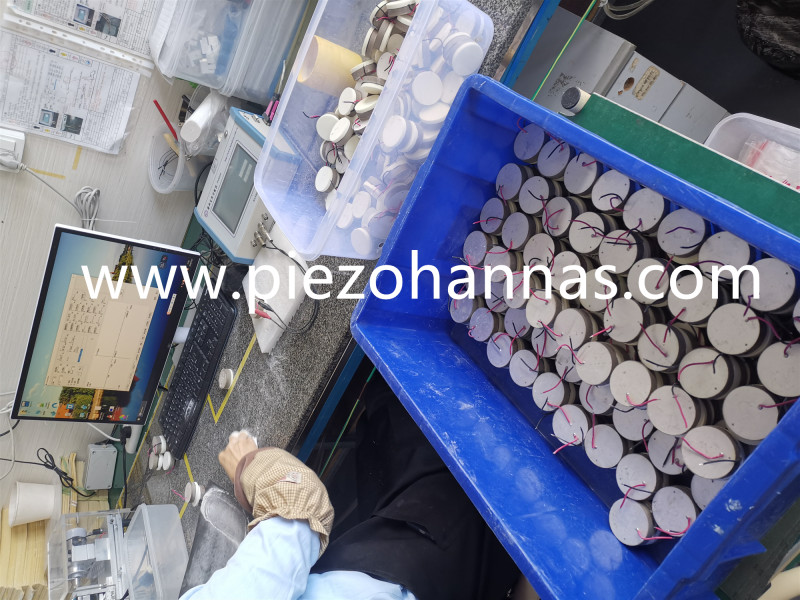

Département de production :
