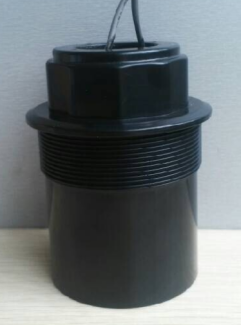

Transducteur ultrasonique 64 kHz Mesure de distance de 5 m pour la détection anti-collision

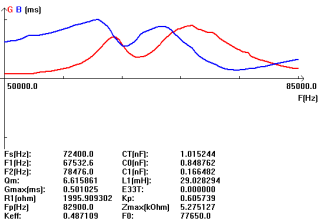

Paramètres techniques:

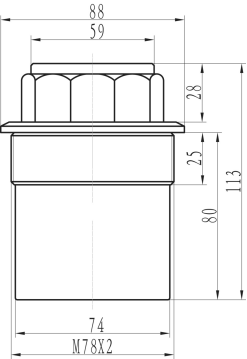

Schéma de bloc de transducteur à distance à ultrasons :

Schéma du capteur de température schématique  (Modèle: MF58_502F3470):


Instruction de câble de type intégré:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger


2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

     Rouge: transducteur +
         Bleu: capteur de température +
         Noir: public-

 Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température

Qu'est-ce qui se passe dans la fabrication d'un transducteur?

Le composant principal d'un transducteur de profondeur est l'élément piézocéramique. C'est la partie qui convertit les impulsions électriques en ondes sonores, et lorsque le Les échos reviennent, l'élément piézocéramique convertit les ondes sonores en énergie électrique. Les éléments piézocéramiques sont le plus souvent sous forme de disque, mais ils peuvent également avoir la forme d'une barre ou d'un anneau. Un transducteur peut contenir un élément ou une série d'éléments liés ensemble appelés un tableau. UN Le transducteur est composé de six composants distincts:

Application anti-collision ultrasonique:

Capteurs anti-collision ultrasoniques Mesurez les échos qui proviennent de la radio ou des ondes sonores dans le but de calculer les attributs de ce sujet particulier. Ces capteurs effectuent l'action de l'envoi, puis de la réception d'ondes pour détecter les différentes plages de distance des matériaux. Des capteurs anti-collision ultrasoniques sont utilisés pour des applications variées comme les aliments médicaux et les boissons et les applications industrielles. La croissance continue de ces industries a une corrélation directe avec la croissance du marché des capteurs à ultrasons. L'application de ces capteurs augmente également, en particulier dans le secteur des soins de santé, où une visualisation en temps réel est nécessaire. Ceux-ci incluent également l'échantillonnage de la biopsie des tissus et la thérapeutique tout en traçant les organes ciblés. La demande des capteurs anti-collision à ultrasons est susceptible d'être motivée par l'avancement technologique et la croissance organique du marché cible. Le marché des capteurs anti-collision à ultrasons a été segmenté sur la base du type, des applications et de la géographie. Sur la base du type, le marché a été segmenté en cinq types, ils sont comme un capteur de proximité à ultrasons, des capteurs de réflexion rétro à ultrasons, un commutateur de proximité à 2 points à ultrasons, des capteurs à ultrasons à travers et d'autres. Divers types d'applications du capteur anti-collision ultrasonore comprennent la mesure des niveaux de liquide, la détection d'objets, la mesure des distances, la détection des palettes, la détection anti-collision et autres. La demande croissante de l'automatisation industrielle et l'accent croissant sur l'amélioration de l'efficacité de la production devraient stimuler le marché du capteur anti-collision ultrasonique. Par conséquent, le besoin croissant en constante augmentation de différentes fonctionnalités avancées comme le contrôle automatique de la direction, le système d'aide au stationnement, la détection des angles morts et le contrôle adaptatif de croisière devraient également avoir un impact positif très fort sur la demande de capteurs à ultrasons dans le monde pendant la période prévue de 2017 à 2025. En plus de cela, les capteurs à ultrasons recueillent également des informations de position sur la voiture et le concept en croissance continue du portable Les dispositifs agissent également comme un catalyseur de la croissance du marché des capteurs anti-collision ultrasonores. Les capteurs ultrasoniques peuvent également être utilisés dans le but de visualiser la partie intégrante du corps humain sans créer une sorte d'impact négatif. À son tour, cela devrait également affecter le marché des capteurs anti-collision ultrasoniques de manière positive pendant la période prévue.
