PHA-49-08FA-FB
50 kHz Anti-corrosive Explosion à l'épreuve des transducteurs ultrasoniques Mesure de distance pour le télémètre ultrasonique
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 49khz Anti transducteur corrosif et résistant à l'explosion |
| |
Modèle | PHA-49-08FA-FB | ||
La fréquence | 49 kHz ±5% | ||
Distance de détection | 0.4～8m | ||
LMEDANCE PARALLEMENT | 170Ω ± 20％ | ||
3700pf ± 20％@ 1khz | |||
Sensibilité | charger dtension de rivage：750VPP，Distance:06m、Écho amplitude:170 mV | ||
-40～+ 80 ℃ | |||
≤3Kilos ou0,3 MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 9 ° ±dix%， Angle aigu:20 ° ±dix% | |||
Matériel de logement | Pom、Ptfe | ||
usage | Gauge de niveau ultrasonique, anti-collision ultrasonique, télémètre ultrasonique | ||
Vérification du diagramme de la structure des produits ci-dessous | |||
Niveau de protection | IP68 | ||
Lester | 710g ± 5％ （longueur de fil:10M） | ||
Instructions de câblage | Interface intégrée (borne 3pin, 2,54 mm): Fil rouge positif, négatif blanc, noir; Interface (3 pin, borne 2,0 mm): blanc et noir pour fil de capteur de température (MF58); | ||

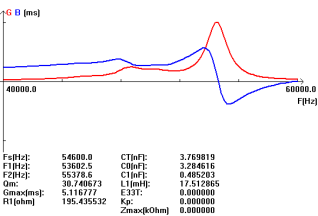

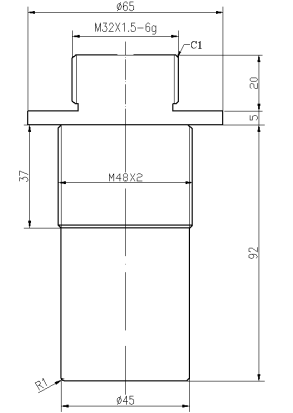

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur à distance à ultrasons :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
