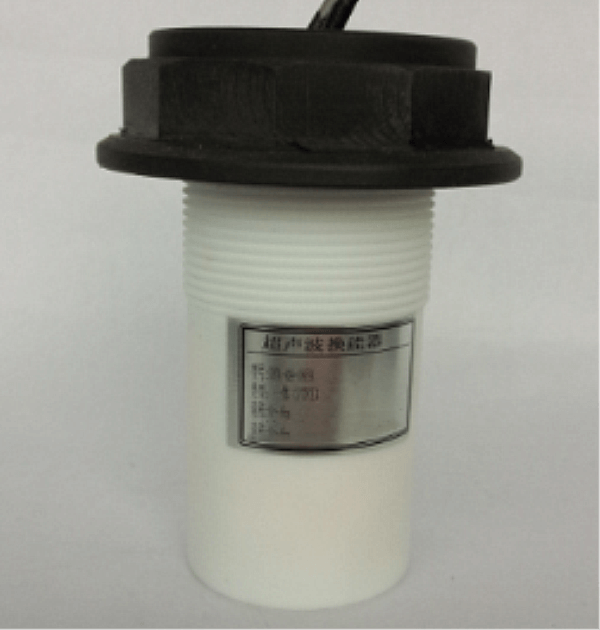

Mesure de distance de transducteur ultrasonique 50KHz pour capteur de niveau

Application: jauge de niveau ultrasonique, anti-collision ultrasonique, télémètre ultrasonique

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Pha-49-08fa
Marque de produit:
Piezohannas
code produit:
PHA-49-08FA

Description du produit

Transducteur de gamme à ultrasons à 50 kHz pour l'explosion pour la jauge de niveau ultrasonique

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	49khz Transducteur anticorrosif
Modèle	PHA-49-08FA
La fréquence	49 kHz ±5%
Distance de détection	0.4～8m
minimimparalleuximodération	260Ω ± 20％
Capacitance	1900pf ± 20％@ 1khz
Sensibilité	tension de conduite de chargement：850VPP，Distance: 0,6 m、Echo Amplitude:300 mV
en fonctionnement Tension	De pointe Tension＜1500VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3Kilos ou 0,3 MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 9 ° ±dix%， Angle aigu:20 ° ±dix%
Matériel de logement	Pom、Ptfe
usage	Gauge de niveau ultrasonique, surveillance, anti-collision, sécurité
Installation Dimension	Filetage inférieur:M48 × 2
Niveau de protection	IP68
Lester	360g ± 5％
Instructions de câblage	Interface intégrée (borne 3pin, 2,54 mm): Fil rouge positif, négatif blanc, noir; Interface (3 pin, borne 2,0 mm): blanc et noir pour fil de capteur de température (MF58);

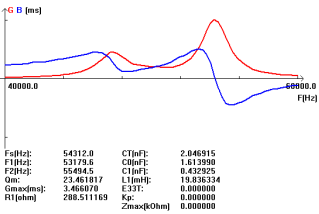

Courbe d'admission		Diagramme de structure de produit

Schéma de bloc de transducteur à distance à ultrasons :

0ryjg8d (6_q9xm% 86pdg

Schéma du capteur de température schématique (Modèle: MF58_502F3470):

O3`1pa5yr5% Z5`dq1r
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

Rouge: transducteur +
Bleu: capteur de température +
Noir: public-

Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
