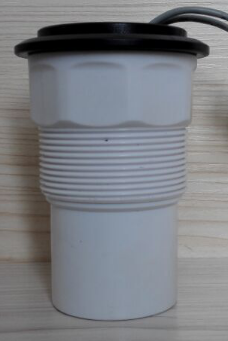

Mesure de distance du transducteur à portée ultrasonique à 50 kHz à 50 kHz pour le télémètre à ultrasons

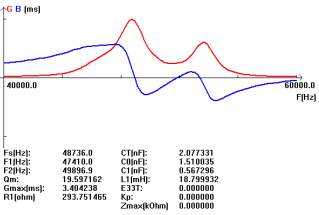

Paramètres techniques:

Schéma de bloc de transducteur à distance à ultrasons :

Schéma du capteur de température schématique  (Modèle: MF58_502F3470):


Instruction de câble de type intégré:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger


2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

     Rouge: transducteur +
         Bleu: capteur de température +
         Noir: public-

 Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température

Qu'est-ce qui se passe dans la fabrication d'un transducteur?

Le composant principal d'un transducteur de profondeur est l'élément piézocéramique. C'est la partie qui convertit les impulsions électriques en ondes sonores, et lorsque le Les échos reviennent, l'élément piézocéramique convertit les ondes sonores en énergie électrique. Les éléments piézocéramiques sont le plus souvent sous forme de disque, mais ils peuvent également avoir la forme d'une barre ou d'un anneau. Un transducteur peut contenir un élément ou une série d'éléments liés ensemble appelés un tableau. UN Le transducteur est composé de six composants distincts:

Application Finders de la gamme à ultrasons:

Les chercheurs à ultrasons mesurent la distance en émettant une impulsion de son ultrasonique qui se déplace dans l'air jusqu'à ce qu'il atteigne un objet. Lorsque cette impulsion de son frappe un objet, il se reflète sur l'objet et revient au chercheur de gamme à ultrasons. Il faut la pouls du son pour voyager dans son voyage aller-retour depuis le capteur et le dos. Il envoie ensuite un signal à l'Arduino avec des informations sur le temps qu'il a fallu pour que le sonique Pulse se déplace.

Les chercheurs de gamme à ultrasons sont amusants petits capteurs qui peuvent mesurer la distance. Vous pouvez les utiliser pour trouver la distance à un objet, ou pour détecter quand quelque chose est proche Le capteur comme un détecteur de mouvement. Ils sont Idéal pour les projets impliquant la navigation, l'évitement des objets et la sécurité à domicile. Parce qu'ils Utilisez le son pour mesurer la distance, Ils fonctionnent aussi bien dans l'obscurité que dans la lumière. qui peut mesurer les distances de 2 cm à 400 cm avec une précision de ± 3 mm.
