Phal-200-01p
Piezohannas
PHAL-200-01P

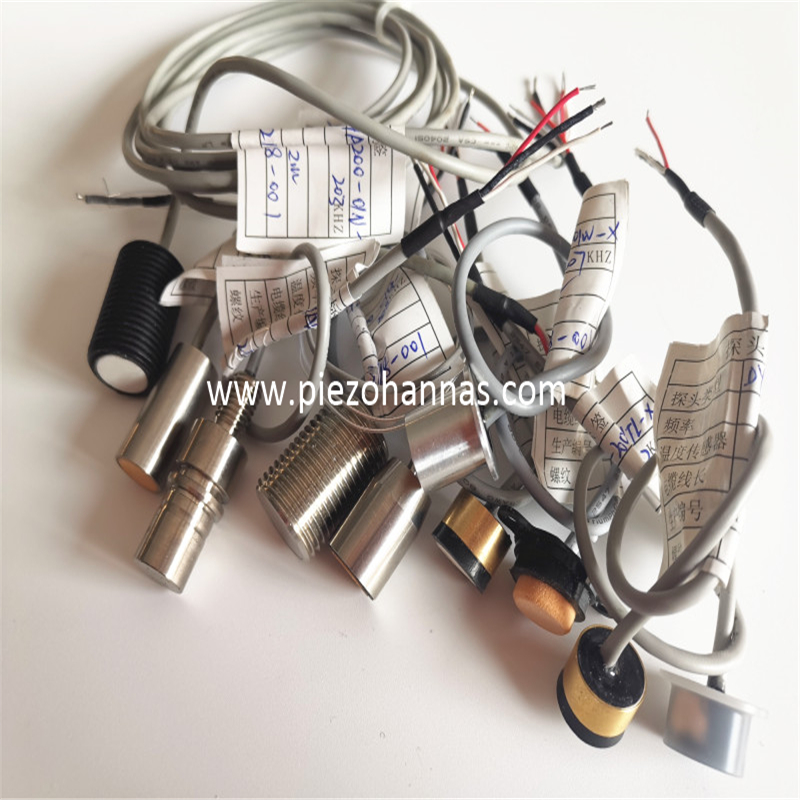

Mesure du flux de gaz à transducteur à ultrasons à 200 kHz pour le débitmètre de gaz ultrasonique
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 200 kHz transducteur à ultrasons |
| |
Modèle | PHAL-200-01P | ||
La fréquence | 200KHz ±5% | ||
Distance de détection | 0.10～1m | ||
LMEDANCE PARALLEMENT | 460Ω ± 20％ | ||
700pf ± 20％@ 1khz | |||
Sensibilité | Charge Dfléchirvoltage:：800VPP，Distance:0,3 m， Écho amplitude:7mv | ||
-40～+ 80 ℃ | |||
≤3Kilos ou 0.3MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db:10.5° ±dix%， Angle aigu:24.9° ±dix% | |||
Matériel de logement | |||
usage | débitmètre de gaz à ultrasons | ||
Niveau de protection | IP68 | ||
Lester | 5.5g ± 5％ （longueur de fil：30cm） | ||
Instructions de câblage | Interface: rouge: transducteur +, blanc: transducteur -, noir: fil blindé, (le capteur de température est facultatif) | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur à distance à ultrasons :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
Département de production :
