Phau-200-01fa
Piezohannas
PHAU-200-01FA

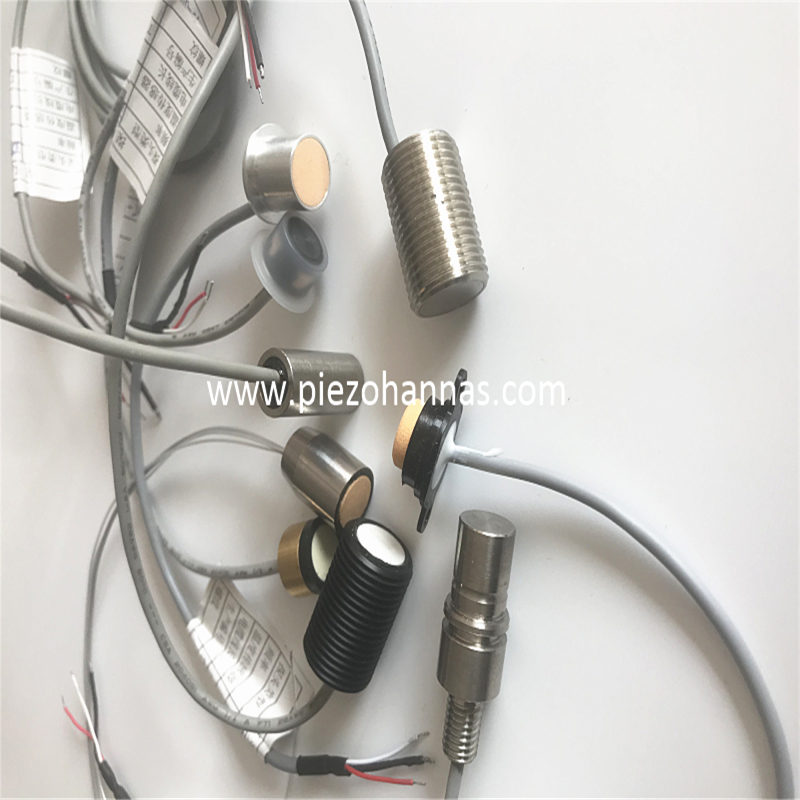

Transducteur à ultrasons en acier inoxydable pour compteur de gaz à ultrasons
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | Transducteur de 200 khzultrasonic |
| |
Modèle | Phau-200-01fa | ||
La fréquence | 200 kHz ± 5% | ||
Distance de détection | 0.10～1,5 m | ||
LMEDANCE PARALLEMENT | 900Ω ± 20％ | ||
600pf ± 20％@ 1khz | |||
Sensibilité | Aucune tension de conduite de charge: 200vpp ，Distance: 0,3 m， Echo Amplitude: 5mV | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db:6,7 ° ± 10% ， Angle tranchant: 15,8 ° ± 10% | |||
Matériel de logement | PVDF | ||
usage | Gauge de niveau ultrasonique, surveillance, anti-collision, sécurité | ||
Niveau de protection | IP68 | ||
Lester | 6,3 g ± 5％ （longueur de fil：15 cm） | ||
Instructions de câblage | Interface: rouge: transducteur +, blanc: transducteur -, noir: fil blindé, (le capteur de température est facultatif) | ||

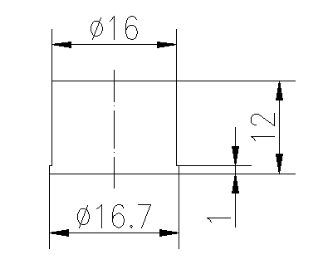

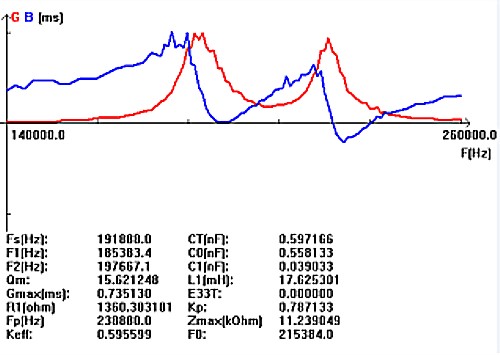

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur à distance à ultrasons :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
Application de capteur de niveau ultrasonique
Offert à usage général et versions intrinsèquement sûres, le capteur de niveau ultrasonique fournit une mesure de niveau fiable des liquides de produits chimiques, d'eau, d'eaux usées et de pétrole non comprimés dans des applications de réservoir ambiant ou de carter de 1 à 12 mètres. Comment fonctionne un capteur de niveau à ultrasons? Le capteur de niveau ultrasonique émet une impulsion acoustique à haute fréquence de son transducteur. L'impulsion se déplace à travers l'espace d'air, se reflète contre la surface liquide et revient au transducteur. Le capteur de niveau ultrasonique mesure le temps d'impulsion du vol et convertit cela en hauteur ou distance de niveau.

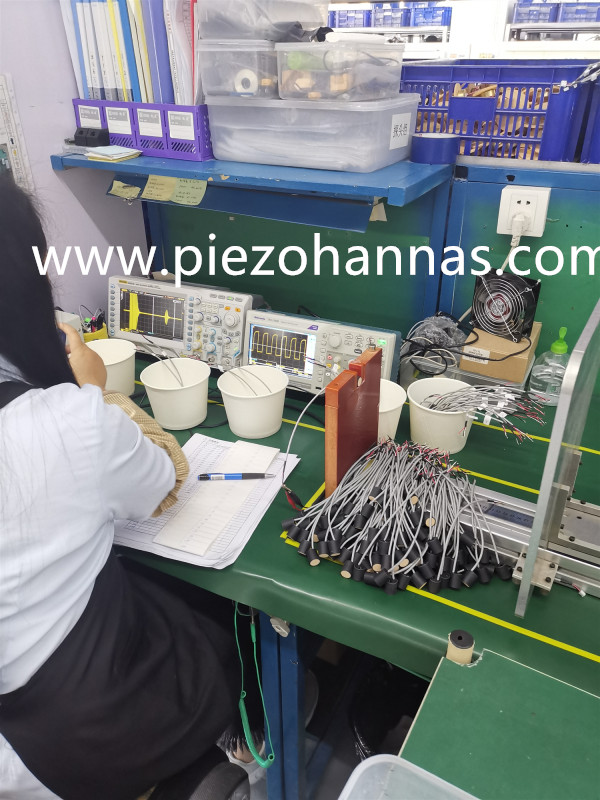

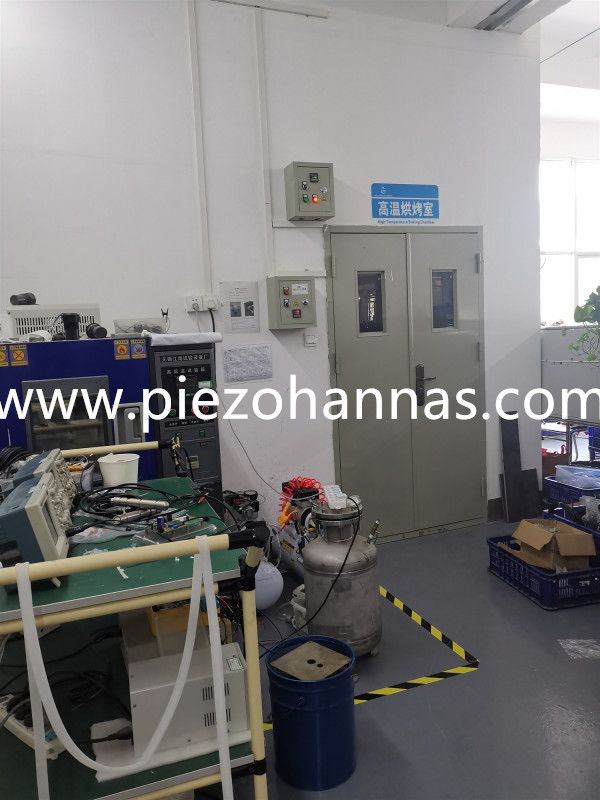

Département de production
