PHA-200-01MB
Piezohannas
PHA-200-01MB
Transducteur à distance à ultrasons à 200 kHz pour anémomètre à ultrasons
Articles | Paramètres techniques | Image | |
Nom | 200 kHz transducteur à ultrasons |
| |
Modèle | PHA-200-01MB | ||
La fréquence | 200 kHz ± 5% | ||
Distance de détection | 0.10～1,5 m | ||
Le minimum LMEDANCE parallèle | 1100Ω ± 20％ | ||
530pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：800vpp，Distance:0,3 m， Écho amplitude：45 mV | ||
-40～+ 80 ℃ | |||
≤3Kilos ou 0,3 MPA | |||
| (Rayonnerlargeur) Demi-puissanceLargeur du faisceau@ -3db: 6 ° ± 2， Angle aigu:15 ° ± 4 | ||
Logement Matériel | Pom | ||
Usage | transducteur ultrasonique ，Débit de gaz ultrasonique Anémomètre à ultrasons | ||
dimension:16 * 19 | |||
Niveau de protection | IP68 | ||
Lester | 6,5 g ± 5 ％ （ Longueur：5 cm） | ||
Instructions de câblage | Type intégré :: rouge + ， blanc- ， noir: fil blindé | ||

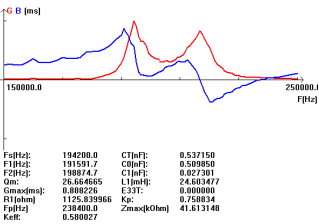

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur ultrasonique :
Diagramme schématique du capteur de température:
Application pour Capteur d'anémomètre à ultrasons:
L'anémomètre à ultrasons a toute détection du signal numérique, haute précision, capacité de chauffage automatiquement à éliminer la neige et la glace. C'est l'anémomètre avec une mesure en temps réel de la vitesse du vent, de la direction du vent et de la température acoustique. L'anémomètre ultrasonique prend quatre capteurs ultrasoniques dans le bidimensionnel avion pour envoyer et recevoir des signaux ultrasoniques; Il s'agit d'un instrument utilisant la différence du temps de propagation à ultrasons dans l'air pour mesurer la vitesse du vent et la direction du vent. L'anémomètre ultrasonique calcule la vitesse du vent en fonction de la différence du temps de propagation sonore dans l'air; Calcule ensuite la température en fonction de la relation physique entre la température et la vitesse du son.
