Comment fonctionne le transducteur combiné

La fréquence résonante et la bande passante detransducteurs à ultrasonssont sélectionnés dans le disque de céramique piézoélectrique PZT-5A polarisé dans la direction d'épaisseur comme transducteur, et le rayon R du disque en céramique piézoélectrique est de 6 mm et a une épaisseur h. La hauteur de la surface extérieure de la cavité intérieure est R, le rayon R de la cavité intérieure est d'environ 5 mm, le rayon de la surface supérieure est RZ = 1. 5 mm, et la hauteur de la cavité intérieure est h = 0. 5 mm, la fréquence de résonance axiale du transducteur peut être exprimée car les autres paramètres sont inchangés, et seule l'épaisseur HL de la coque mince est modifiée. Ensuite, la fréquence de résonance axiale est linéaire avec l'épaisseur de la coque mince HL, afin d'obtenir chacun untransducteur de débitmètre à ultrasonsDe différentes fréquences de résonance peuvent être d'abord tamponnées et formées à partir d'une bande de bronze élevée avec une épaisseur de 0,35 mm, puis l'épaisseur HL de la coque mince est modifiée par broyage manuel pour faire la résonance axiale du transducteur les fréquences de 26 KHz, 27 kHz, 28 kHz et 29 kHz indiquent que cette méthode de broyage manuel est possible pour la phase de prototypage du prototype, mais elle ne convient pas à la production de masse. La structure combinée transducteur combinée est un transducteur de disque en tant que transducteur principal pour transmettre et recevoir des signaux ultrasoniques avec une certaine bande passante; Une bande passante d'environ 1 kHz (état d'émission) et une fréquence de résonance centrale de 26 kHz, 27 kHz, 28 kHz et 29 kHz. Les transducteurs de cymbal agissent comme des récepteurs auxiliaires pour recevoir des signaux d'écho Doppler. Afin d'améliorer la sensibilité des récepteurs auxiliaires, les transducteurs sont répartis uniformément sur une circonférence du rayon de 100 mm, échelonnés à quatre fréquences de résonance différentes comme avec le transducteur principal aux deux extrémités du transducteur. Des couches et des matériaux de support acoustiques appropriés doivent être appliqués.

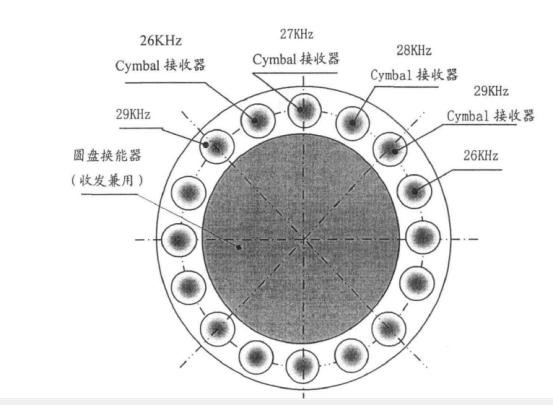

Le principe de travail du combinéCapteur à ultrasons pour réservoir de carburantconsiste à exciter le transducteur du disque avec une fréquence centrale de 23. Signal d'impulsion haute tension à 5 kHz, de sorte qu'il transmet des ondes ultrasoniques vers l'extérieur, et les transducteurs principaux et auxiliaires reçoivent conjointement les signaux d'écho générés par la cible. . Étant donné que la bande de fréquence combinée du transducteur combiné est une superposition des bandes de transducteurs primaires et secondaires, il peut recevoir un signal d'écho de 22-29. 5 kHz. Lorsque la cible de mesure est stationnaire ou que la vitesse de déménagement est lente, la fréquence du signal d'écho se situera dans la bande de fréquence de travail du transducteur principal, lorsque le transducteur auxiliaire ne fonctionne pas; Et lorsque la cible de mesure se déplace à une vitesse plus élevée, à l'époque, en raison de l'effet Doppler, la bande de fréquence du signal d'écho peut tomber en dehors de la bande de fréquence du transducteur principal. À l'heure actuelle, le transducteur auxiliaire fonctionne comme un \"pick-up \" pour recevoir des échos que le transducteur principal ne peut pas percevoir. En fait, lecapteur de niveau d'huile ultrasoniqueest non seulement très sensible à l'état de réception, mais a également une bande passante supérieure à celle de l'état de transmission. Ainsi, même si la cible statique est mesurée, le transducteur a toujours une petite quantité de sortie de charge, ce qui est bénéfique pour améliorer la sensibilité du transducteur combiné.
