Transducteur à ultrasons mesurant la vitesse du vent pour anémomètre à ultrasons

Transducteur à ultrasons pour anemorumbomètre, débitmètre à gaz ultrasonique
État de disponibilité:
Quantité:
  • PHA-200-01B

  • Piezohannas

  • PHA-200-01B

       Transducteur ultrasonique mesurant la vitesse du vent pour l'anémomètre à ultrasons


Articles

Paramètres techniques


Nom

transducteur à ultrasons pour1m





Éléments Paramètres techniques Nom de l'image Transducteur ultrasonique pour le modèle 1M Modèle PHA-200-01B Fréquence 200KHz ± 6% Distance de détection 0,10 ~ 1,5 m LMEDANCE MINMUM MINMUM 2500Ω ± 20 % Capacité 400pf ± 20 % @ 1KHz Sensibilité volontaire : 800VPP , Distance: 0,3mm. , Amplitude d'écho: Tension de tension de fonctionnement de 40 mV <Brbrbr> Tension < 1000VPP Température de fonctionnement -40 ~ + 80 ℃ Pression ≤3kilos ou 0,3 MPa Angle (Angle de faisceau) Largeur de faisceau de puissance @ -3db: 8 ° ± 2 , Angle Sharp: 20 ° ± 4 Matériau de logement Il peut être utilisé dans un environnement d'acide ou de base faible (POM) Utilisation Capteur d'anémomètre ultrasonique, compteur de niveau ultrasonique, Taille de la dimension d'installation : 12 * 15 Niveau de protection IP68 Poids 7g ± 5 % (Longueur: 20cm) Instructions de câblage IP68 Type intégré :: rouge + , jaune- , noir: fil blindé (le capteur temp. est facultatif) Courbe d'admission Diagramme de structure de produit

Modèle

PHA-200-01b

La fréquence

200 kHz ± 6%

Distance de détection

0.101,5 m

Le minimum

LMEDANCE parallèle

2500Ω ± 20

Capacitance

400pf ± 20@ 1khz



Sensibilité

Tension de conduite800vppDistance: 0,3 m

Écho amplitude40 mV

en fonctionnement

Tension

De pointe  Tension1000vpp

en fonctionnement

Température

-40+ 80 ℃

Pression

≤3kilos ou 0,3 MPa



Angle

(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 8 ° ± 2

Angle tranchant: 20 ° ± 4

Matériel de logement

Il peut être utilisé dans un environnement d'acide ou de base faiblePom



Usage

Capteur d'anémomètre à ultrasons, compteur de niveau ultrasonique,

Installation

Dimension

Taille12 * 15

Niveau de protection

IP68

Lester

7g ± 5% (longueur20 cm

Instructions de câblage

type intégréRouge +Jaune-Noir: fil blindé(temp.  Le capteur est facultatif)

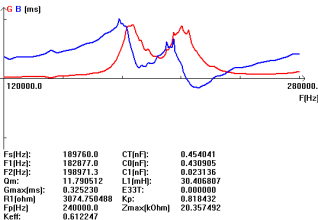

Courbe d'admission

Diagramme de structure de produit





(NQAQ94O7N79148oiAnd

   Z7``0Sn) _8BN10HFJ8P2LU



Application pour Capteur d'anémomètre à ultrasons:



L'anémomètre à ultrasons a toute détection du signal numérique, haute précision, capacité de chauffage automatiquement à éliminer la neige et la glace. C'est l'anémomètre avec une mesure en temps réel de la vitesse du vent, de la direction du vent et de la température acoustique. L'anémomètre ultrasonique prend quatre capteurs ultrasoniques dans le bidimensionnel avion pour envoyer et recevoir des signaux ultrasoniques; Il s'agit d'un instrument utilisant la différence du temps de propagation à ultrasons dans l'air pour mesurer la vitesse du vent et la direction du vent. L'anémomètre ultrasonique calcule la vitesse du vent en fonction de la différence du temps de propagation sonore dans l'air; Calcule ensuite la température en fonction de la relation physique entre la température et la vitesse du son.

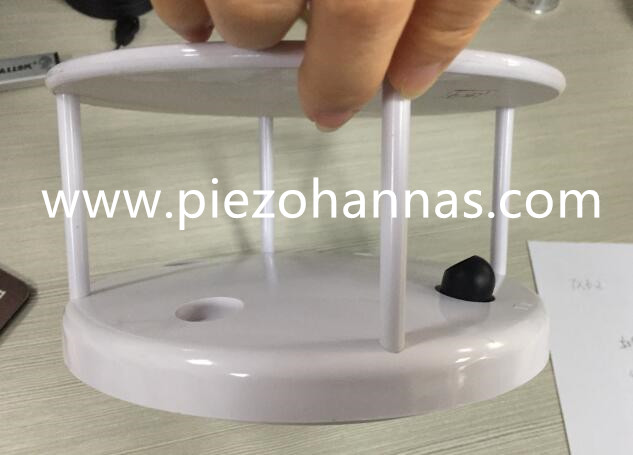

Image d'application:


风速 探头 应用 (1)
