Pha-200-01vf
Piezohannas
PHA-200-01VF

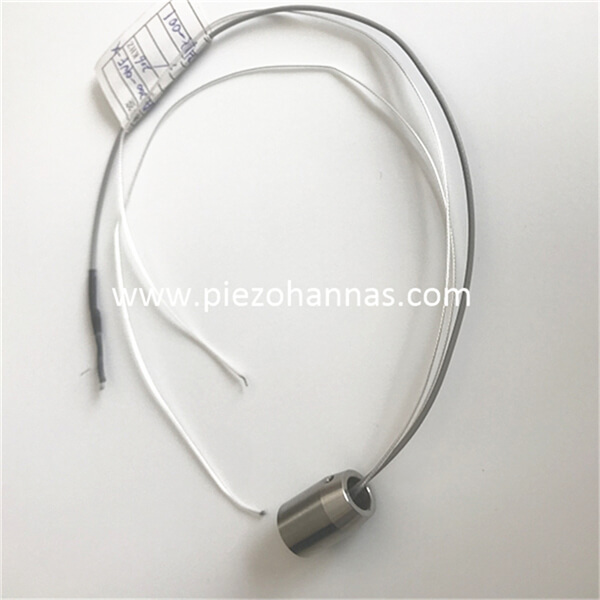

Transducteur à ultrasons en acier inoxydable pour les débitmètres de gaz
Articles | Paramètres techniques | Image | |
Nom | 200 kHz transducteur à ultrasons |
| |
Modèle | PHA-200-01VF | ||
La fréquence | 200 kHz ±5% | ||
Distance de détection | 0.10～1,5 m | ||
Le minimum LMEDANCE parallèle | 1720Ω ± 20％ | ||
450pf ± 20 ％ @ 1 kHz | |||
Sensibilité | Tension de conduite: 800vpp ， Distance: 0,3 m ， Echo Amplitude: 40 mV | ||
-40～+ 80 ℃ | |||
≤1Kilos ou 0,1 MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 7 ° ± 2， Angle aigu:16 ° ± 4 | ||
Logement Matériel | acier inoxydable | ||
Usage | anemorumbomètre, gazflippeur | ||
Voir le diagra de structureM Ci-dessous | |||
Niveau de protection | IP68 | ||
Lester | 14g ± 5％ （longueur：25 cm） | ||
Instructions de câblage | Type intégré: rouge + ， blanc- ， noir: fil blindé ； Le capteur de température est facultatif
| ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de utransducteur à distance ltrasonique :
Diagramme schématique du capteur de température:
Intégré Type Instruction du câble:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
Applicationpour débitmètre à gaz
Industriel débitmètres à gaz Sont largement utilisés pour les applications liquides et en eau, il a longtemps été admis que la colmormètre de la technologie du débitmètre ne pouvait pas être appliquée à la mesure du débit de gaz de masse principalement en raison de limites de mesure théoriques fondamentales. L'énergie sonore transmise est reçue par les transducteurs ultrasoniques traditionnels. Cependant, les progrès de la pince sur la technologie et le traitement de la mesure du débit de gaz ont signifié que malgré des niveaux d'impédance acoustique plus faibles et des niveaux d'atténuation plus élevés dans la plupart des gaz, une pince sur le flux de gaz peut désormais mesurer les temps de transit dans les gaz où les rapports signal / bruit sont extrêmement bas. Il est maintenant possible de mesurer gaz naturel, vapeur, air comprimé, hydrogène, air comprimé et beaucoup d'autres utilisant une pince sur les débitmètres.
