Transducteur à ultrasons en acier inoxydable 200KHz pour débitmètre à gaz à ultrasons

Partager sur:

Transducteur à ultrasons en acier inoxydable 200KHz pour débitmètre à gaz à ultrasons

Transducteur à ultrasons pour les débitmètres à gaz ultrasoniques, capteur d'anémomètre à ultrasons:

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Pha-200-01vf
Marque de produit:
Piezohannas
code produit:
PHA-200-01VF

Description du produit

Transducteur à ultrasons en acier inoxydable pour le débitmètre de gaz ultrasonique

Articles	Paramètres techniques		Image
Nom	200 kHz transducteur à ultrasons
Modèle	PHA-200-01VF
La fréquence	200 kHz ±5%
Distance de détection	0.10～1,5 m
Le minimum LMEDANCE parallèle	1720Ω ± 20％
Capacitance	450pf ± 20％@ 1khz
Sensibilité	Tension de conduite：800vpp，Distance:0,3 m， Écho amplitude：40 mV
en fonctionnement Tension	De pointe Tension＜1000 VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤1Kilos ou 0,1 MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 7 ° ± 2， Angle aigu:16 ° ± 4
Logement Matériel	acier inoxydable
Usage	anemorumbOmeter, débitmètre de gaz
Installation Dimension	Voir le diagramme de structuredessous
Niveau de protection	IP68
Lester	14g ± 5％（longueur：25 cm）
Instructions de câblage	integrattype ed：Rouge +，Blanc-，Noir: fil blindé； Le capteur de température est facultatif
Courbe d'admission		Diagramme de structure de produit

Diagramme schématique du circuit de test du transducteur ultrasonique:

0ryjg8d (6_q9xm% 86pdg

Diagramme schématique du capteur de température:

O3`1pa5yr5% Z5`dq1r

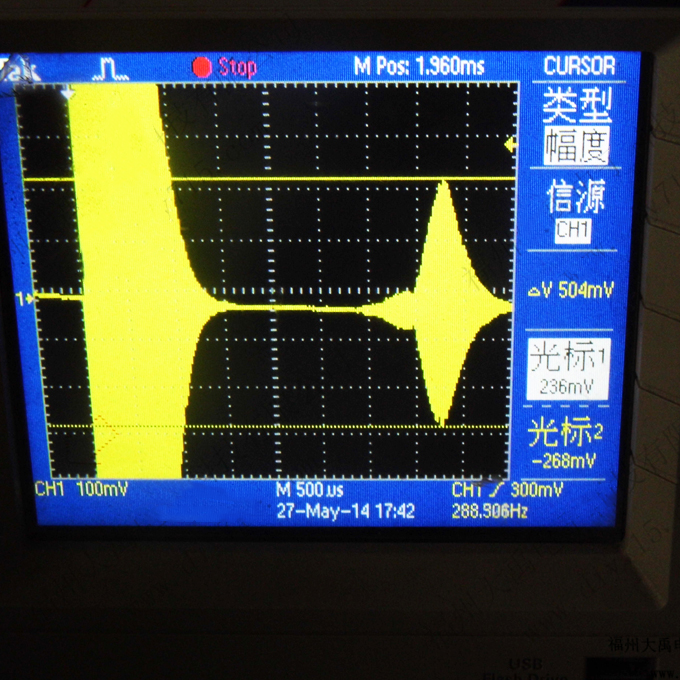

Diagramme de test d'écho du transducteur

L'environnement de test est de 0,6 mètre et le point de test est écho × 1

_7akr% am_f8o2% 5qt

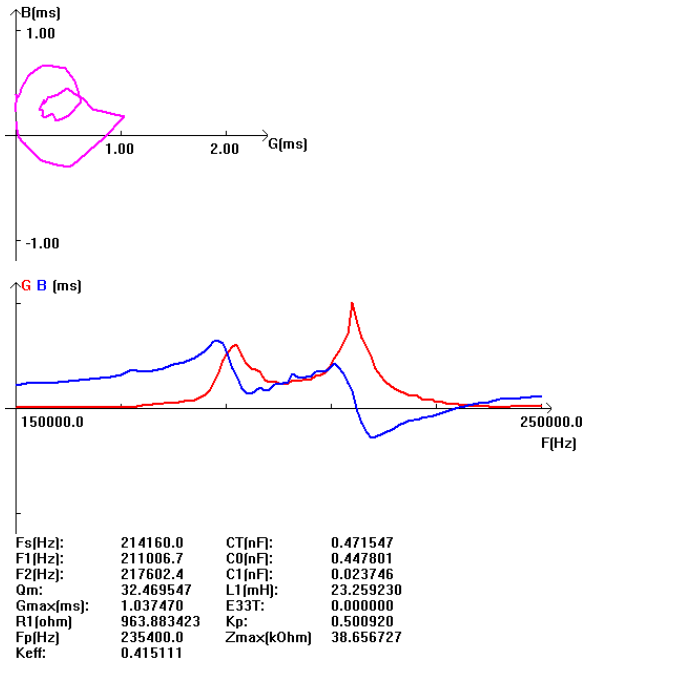

Courbe d'admission du transducteur:

Intégré Type Instruction du câble:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)

Rouge: transducteur +

Blanc: transducteur -

Noir: protéger

_Se3zwy9ueoqpokbeh (e

sur:

En vertu d'un:

capteur de transducteur de flux de gaz à ultrasons capteur de débit de gaz à ultrasons transducteur à ultrasons en acier inoxydable capteur de distance à ultrasons en acier inoxydable transducteur pour le débitmètre de gaz Transducteur de flux de gaz à ultrasons Transducteur de débit de gaz en acier inoxydable Transducteur de débit de gaz à ultrasons Transducteur à ultrasons pour le débitmètre de gaz
