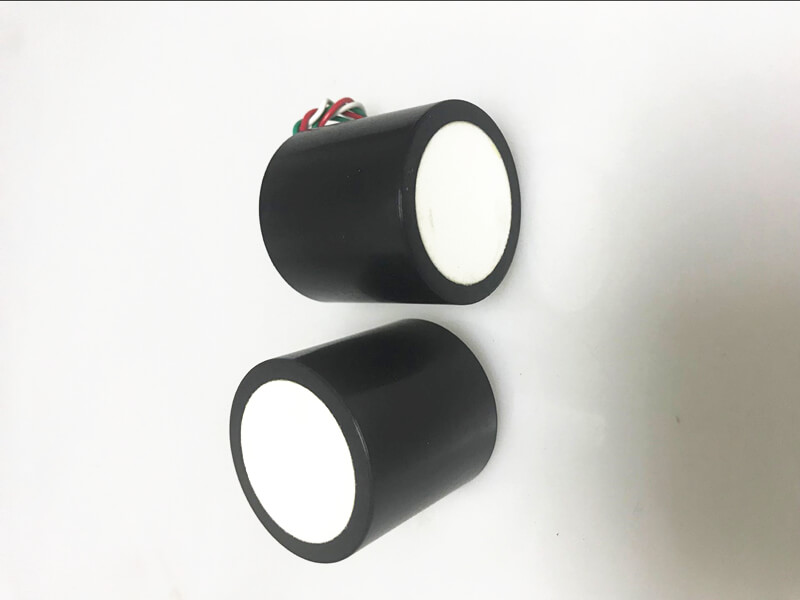

Mode de travail du capteur à ultrasons

Si une pièce en céramique piézoélectrique avec une fréquence de résonance de 40 kHz dans le capteur de transmission est appliquée (une tension haute fréquence de 40 kHz est appliquée à l'oscillateur à double cristal, la pièce en céramique piézoélectrique est allongée et raccourcie en fonction de la polarité de la haute qualité appliquée haute appliquée - Tension de fréquence, de sorte que des ondes ultrasoniques de fréquence de 40 kHz sont transmises. L'onde à ultrasons se propage sous une forme dense (le degré de densité peut être modulé par le circuit de commande) et est transmis au récepteur d'onde. Le récepteur est basé sur le Principe de l'effet piézoélectrique utilisé par le capteur de pression, c'est-à-dire en appliquant une pression sur l'élément piézoélectrique pour faire la pression. Lorsque le composant électrique est tendu, il produit une tension sinusoïdale de 40 kHz avec un poteau \"+ \" d'un côté et un pôle \"- \" sur l'autre. Parce que l'amplitude de la tension haute fréquence est petite, elle doit être amplifiée. Le capteur ultrasonique permet au conducteur d'inverser en toute sécurité. Le principe de La fiche technique du capteur à distance à ultrasons consiste à détecter tous les obstacles près du chemin inverse et à émettre des avertissements dans le temps. Le système de détection conçu peut fournir des avertissements audibles audibles et visuels visuels, et l'avertissement indique que les obstacles sont détectés dans la zone aveugle de distance et de direction. De cette façon, dans un endroit étroit, qu'il s'agisse de stationner ou de conduire, avec l'aide du système de détection d'alarme d'obstacle inversé, la pression sera réduite et les actions nécessaires peuvent être prises avec facilité.

2. Composants du système

Il se compose d'un capteur de transmission (ou d'un émetteur d'ondes), d'un capteur de réception (ou d'un récepteur d'onde), d'une partie de contrôle et d'une partie d'alimentation. Le capteur de l'émetteur se compose d'un émetteur et d'un transducteur de vibrateur en céramique avec un diamètre d'environ 15 mm. Le transducteur fonctionne pour convertir l'énergie de vibration électrique du vibrateur en céramique piézo en super énergie et rayonner en l'air; et les capteurs de proximité à ultrasons récepteurs sont un transducteur de vibrateur en céramique piézo. Comprenant avec le circuit d'amplification, l'on reçoit l'onde pour générer des vibrations mécaniques, qui la convertit en énergie électrique, et l'utilise comme sortie du récepteur du capteur pour détecter le super transmis. Dans l'utilisation réelle, le vibrateur en céramique piézo-piétique du capteur de transmission peut également être utilisé. Utilisé comme vibrateur en céramique pour les capteurs du récepteur. La partie de contrôle contrôle principalement la fréquence de la chaîne d'impulsions, le cycle de service, la modulation et le comptage clairsemées et la distance de détection envoyée par l'émetteur. L'alimentation du capteur à ultrasons (ou la source de signal) peut être utilisée avec DC12V ± 10% ou 24 V ± 10%.

Mode de fonctionnement

Le transducteur à ultrasons pour la mesure de la distance utilise un milieu sonore pour effectuer une détection sans contact et sans usure de l'objet à détecter. Les capteurs à ultrasons peuvent détecter des objets transparents ou colorés, des objets métalliques ou non métalliques, des matériaux solides, liquides et poudreux. Ses performances de détection ne sont pratiquement pas affectées par les conditions environnementales, y compris la suie et la pluie. Les capteurs à ultrasons utilisent principalement un mode de détection de type de réflexion direct. L'objet détecté est situé devant le capteur qui est partiellement émis au capteur par l'onde sonore émise.

4. plage de détection et angle d'émission acoustique

La plage de détection d'un capteur de distance à ultrasons dépend de la longueur d'onde et de la fréquence à laquelle il est utilisé. Plus la longueur d'onde a la fréquence plus petite et plus la distance de détection est grande. Par exemple, un capteur compact avec une longueur d'onde à l'échelle du millimètre a une plage de détection de 300 à 500 mm. Un capteur avec une longueur d'onde est supérieur à 5 mm peut détecter une plage allant jusqu'à 8 m. Certains capteurs ont un 6 mm plus étroit; angle d'émission acoustique et convient donc plus à détecter avec précision des objets relativement petits. D'autres capteurs avec des angles d'émission acoustiques de 12 mm à 15 mm, qui sont capables de détecter des objets avec de grandes creux. De plus, nous avons un capteur à ultrasons de type de sonde externe, le circuit électronique correspondant est situé dans le boîtier du capteur conventionnel. Cette structure convient plus à la détection des situations où l'espace d'installation est limité. Les réglages du capteur sont presque tous les capteurs à ultrasons peuvent ajuster les points lointains de la sortie du commutateur ou de la plage de mesure. Les objets en dehors de la plage de set peuvent être détectés, mais ne déclencheront pas de changement dans l'état de sortie. Certains capteurs ont des paramètres de réglage différents, tels que le temps de réponse du capteur, les performances de perte de retour et le réglage de la direction de travail lorsque le capteur est connecté au dispositif de pompe. La répétabilité, la longueur d'onde et d'autres facteurs affecteront la précision du capteur à ultrasons. Le facteur le plus important est la vitesse d'onde acoustique avec la température, de sorte que de nombreux capteurs à ultrasons ont des caractéristiques de compensation de température. Cette fonction permet aux capteurs ultrasoniques de type de sortie analogique pour obtenir une répétabilité de jusqu'à 0,6 mm sur une large plage de températures.
