Transducteur ultrasonique longue portée 21KHz avec schémas de commande de circuit

21KHz | 13 ° | 1,0 ～ 30m | Utilisé pour le capteur de distance à ultrasons, la jauge de niveau à ultrasons, la surveillance, le crash à l'épreuve,
Sécurité, recherche de gamme à ultrasons, capteur à ultrasons pour les objets de détection sans contact, etc.

À propos du transducteur à distance à ultrasons, nous pouvons offrir 14 kHz 22KHz 40KHz 50KHz 75KHz 80KHz 125KHz 200KHz 300KHz 400KHz En ce qui concerne la fréquence de résonance, nous pouvons également accorder la personnalisation.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Pha-21-30fc
Marque de produit:
Piezohannas
code produit:
PHA-21-30FC

Description du produit

Diagramme de circuit de capteur à distance à distance à longue portée à 21 kHz

Articles	Paramètres techniques		Image
Nom	21 kHzépoxy anti-corrosif transducteurC taper（integrattype ed）avec circuit
Modèle	PHA-21-30FC
La fréquence	21KHz ±5%
Distance de détection	1.0～30m
Le minimum LMEDANCE parallèle	1100Ω ± 20％
Capacitance	11000pf ± 20％@ 1khz
Sensibilité	Tension de conduite：560vpp，Distance：0,6 m， Écho amplitude：300 mV
en fonctionnement Tension	De pointe Tension＜1500vpp
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3kilos ou 0,3 MPa
Angle	(Largeur de faisceau)Largeur du faisceau de demi-puissance @ -3db: 13 ° ± 2 ， Angle tranchant: 31 ° ± 4
Logement Matériel	Ptfe
Usage	Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité
Installation Dimension	En bas avec fil:M78 × 2
Niveau de protection	IP68
Lester	1020g ± 5％
Instructions de câblage	integrattype ed：connecteur（3pins, 2,54 mm Terminal：：Rouge +，Blanc-，Noir: fil blindé； connecteur（3pDans, 2,0 mm Terminal）：blanc noir:capteur de température（MF58）；

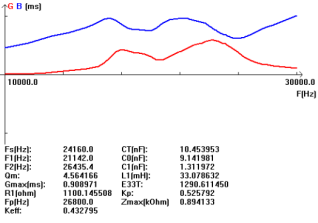

Courbe d'admission		Diagramme de structure de produit
