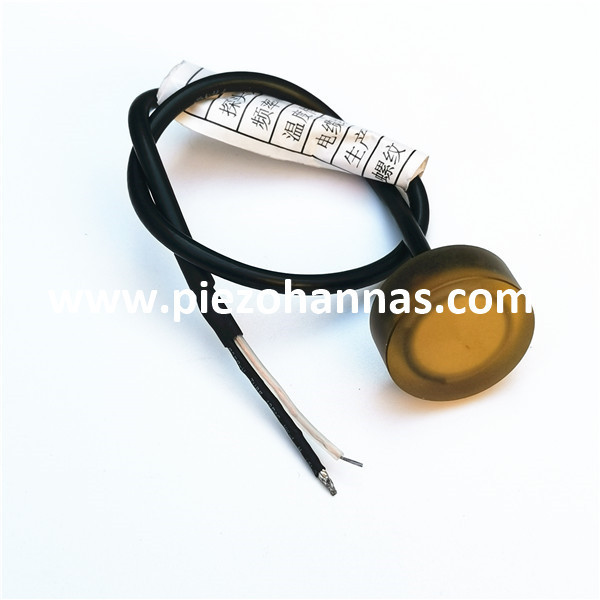

Mesure de profondeur de transducteur ultrasonique sous-marin 2 MHz pour télémètre ultrasonique

Application: Finder à ultrasons

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Phw-ls-03a
Marque de produit:
Piezohannas
code produit:
PHW-LS-03A

Description du produit

Mesure de la profondeur du transducteur ultrasonique sous-marine à 2 MHz pour le chercheur à ultrasons

1. Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	2mhz ultrasonic sous-marin transducteur
Modèle	PHW-LS-03A
La fréquence	2 MHz±5%
Distance de détection	003～2m
Le minimum LMEDANCE parallèle	30Ω ± 20％
Capacitance	1100pf ± 20％@ 1khz
Sensibilité	Émission de tension: 24vpp ， Distance: 0,3 m ， amplitude d'écho: 800 mV
en fonctionnement Tension	De pointe Tension＜ 150vpp
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3Kilos ou 0.3MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 2 ° ± 0,5 ， Angle tranchant: 5 ° ± 1
Logement Matériel	matériau composite
Usage	Finder de la gamme de sous-marins
Installation Dimension	Voir le dessin de la structure du produit
Niveau de protection	IP68
Lester	8g ± 5％（Longueur: 25 cm）
Instructions de câblage	Red + ， blanc- ， noir: fil blindé ； (sans pour autant capteur de température par défaut）
Courbe d'admission		Diagramme de structure de produit

2. Diagramme schématique du capteur de température du transducteur, diagramme schématique du circuit de test
