Le principe de travail du transducteur à ultrasons à temps 1D et son application dans les appareils électroménagers intelligents （2）

2. Résistant à la pollution par les huiles et aux interférences de lumière ambiante

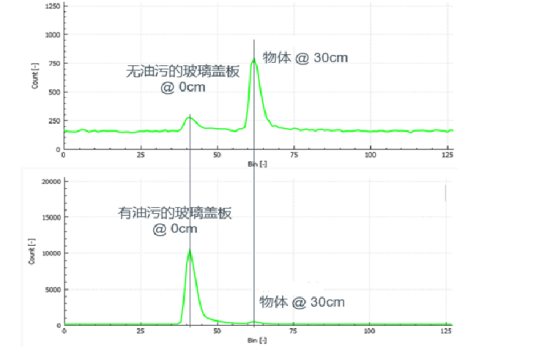

Le TMF8801 n'a pas besoin de faire l'étalonnage des taches et a des caractéristiques anti-fumeurs. Parce que le premier signal réfléchi du transducteur à ultrasons Téel en acier inoxydable est toujours la valeur de retour du couvercle en verre, et la tache et la couverture de verre deviennent un tout comme le premier signal réfléchi. Ce n'est qu'après la tache, le premier signal réfléchi sera très fort, ce qui est relativement plus faible que le deuxième pic de signal réfléchi de l'objet de mesure. L'algorithme intégré de TMF8801 mesure la différence de temps entre les deux pics de signal retournés, donc les taches n'interfèrent pas avec le fonctionnement de TMF8801.

Figure 4: Diagramme de démonstration de sortie de données

De plus, ils sont émis une source de lumière infrarouge ont une longueur d'onde de 940 nm, et la lumière infrarouge de 940 nm a moins de composants dans la lumière ambiante, et l'interférence sera relativement faible.

3. Mesure segmentée proche et lointaine

TMF8801 a un algorithme intégré qui peut basculer automatiquement entre les modes à courte portée et à longue distance en fonction des résultats de mesure, ce qui rend le calcul de près et longue distance plus précis.

4. Calibration automatique

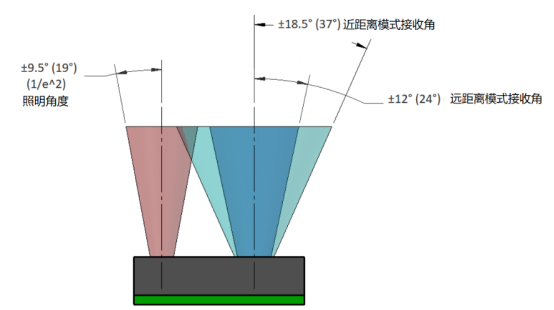

Il existe deux types d'étalonnage. L'un est l'étalonnage du temps. Le transducteur à ultrasons à courte portée calcule principalement la distance au moment où le laser infrarouge est abattu et réfléchi. Par conséquent, la précision de l'horloge intégrée est très élevée. Afin d'éviter la déviation de l'horloge, TMF8801 utilisera automatiquement l'horloge système comme étalonnage, étalonnage en temps réel. L'autre est l'étalonnage optique unique de la ligne de production, qui ne nécessite pas de participation humaine. Il suffit de s'assurer qu'il est dans un environnement sombre ou sombre, et il n'y a pas d'obstruction à moins de 40 cm, alors le logiciel peut déclencher l'étalonnage. En plus, TMF8801 est limité par l'angle d'éclair Les capteurs de vol peuvent être placés pour étendre l'angle de détection.

Application de 1d Capteur de temps de vol à la télévision
En août 2019, il est publié le \"Smart Screen \" de The Honor TV, qui a poussé le téléviseur intelligent à un nouveau niveau, une interaction vocale cool, une interaction magique entre les téléphones mobiles et les grands écrans, le contrôle conjoint des maisons intelligentes, le levage des caméras Pour prendre des photos, etc. S'il est équipé d'un capteur à ultrasons 1D de temps de vol, plus de scénarios d'application peuvent être réalisés.
Comme nous le savons tous, la distance pour regarder la télévision est liée à la santé des yeux. Plus le téléviseur est proche, plus la contraction des muscles du rectus dans l'œil est forte, et plus il est probable de provoquer une fatigue visuelle. Surtout pour les enfants, s'ils ont une maîtrise de soi insuffisante, ils s'approcheront de la télévision inconsciemment. Si le téléviseur est équipé d'un schéma qui peut détecter si un objet est proche, une fois qu'un objet est dans une certaine plage, il diminuera ou désactivera automatiquement le rétro-éclairage et émettra un avertissement pour rappeler aux enfants de rester loin du téléviseur et protéger leur vue.
Équipé avec plusieurs capteurs ultrasoniques 1D de temps de vol sur le téléviseur intelligent peut détecter la distance des objets en mouvement qui approchent constamment sous plusieurs angles, afin d'apporter des réponses correspondantes.

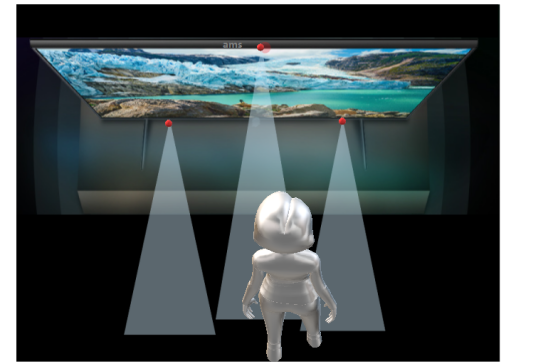

Figure 6: L'effet de plusieurs capteurs de temps de vol 1D à la télévision
En plus de la détection de proximité du corps humain, le capteur à ultrasons 1D Time of Flight peut également être utilisé avec une caméra de télévision intelligente pour obtenir l'autofocus. À l'heure actuelle, il existe deux solutions de concentration de caméra grand public. L'un est basé sur le dispositif d'imagerie semi-conducteur CCD. Il utilise le principe de la réflexion de la lumière des objets. La lumière réfléchie par l'objet est reçue par le CCD à capteur ultrasonique sur la caméra et traitée par l'ordinateur pour conduire la mise au point électrique. L'appareil se concentre. À mesure que les pixels de l'appareil photo augmentent de plus en plus, le temps de focalisation deviendra de plus en plus long. L'autre est une solution de focalisation pour la mesure de la distance à ultrasons. À l'aide d'un capteur de temps de vol 1D, le capteur de distance de focalisation peut être donné directement, ce qui améliore la vitesse de mise au point. Par rapport aux autres solutions de focalisation, la vitesse est plus rapide et le coût est plus bas. Une gamme de scénarios d'application et peut être appliquée à de nombreux appareils électroménagers quotidiens, à la mise à niveau de l'industrie de la maison intelligente et à l'aide aux appareils électroménagers.
