Transducteur ultrasonique piézoélectrique 49 khz pour indicateurs de niveau à ultrasons

49 kHz | 8 ° | 0,4 ~ 8M | Utilisé pour la jauge de niveau ultrasonique, la surveillance, la crash-halter,
Sécurité
État de disponibilité:
Quantité:
  • Pha-49-08pb

  • Piezohannas

  • PHA-49-08PB

   Transducteur ultrasonique piézoélectrique de 49 kHz pour les compteurs de niveau ultrasonores



Paramètres techniques:


Articles

Paramètres techniques


Nom

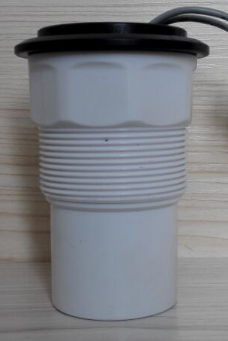

49khz anti-corrosif Transducteur PB tapertype intégré



K9S3LJ5_GR4S0R% 8

Modèle

PHA-49-08PB

La fréquence

49 kHz ±5%

Distance de détection

0.48m

Le minimum

LMEDANCE parallèle

310Ω ± 20

Capacitance

2000pf ± 20@ 1khz



Sensibilité

Tension de conduite850vpp ,Distance:0,6 m

Écho amplitude450 mV

en fonctionnement

Tension

De pointe  Tension1500vpp

en fonctionnement

Température

-40+ 80 ℃

Pression

≤3Kilos ou  0,3 MPA



Angle

(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 8 ° ± 2

Angle aigu:18 ° ± 4

Logement  Matériel

PomPVDF



Usage

Ultrasonique  niveau  jauge,Surveillance,Imperméable,

Sécurité

Installation

Dimension

En bas avec fil M60 × 2  ouG2A

Niveau de protection

IP68

Lester

440g ± 5

Instructions de câblage

integrattype edconnecteur3pins, 2,54 mm  Terminal: :Rouge +Blanc-Noir: fil blindé

       connecteur3pDans, 2,0 mm  Terminalblanc noir:capteur de températureMF58

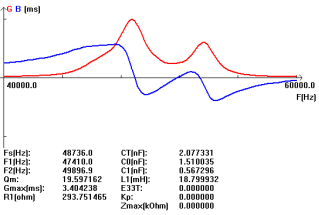

Courbe d'admission

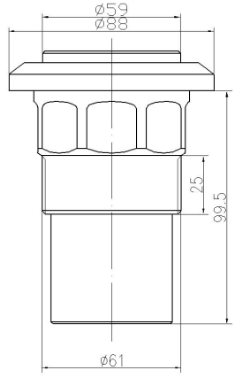

Diagramme de structure de produit



1p %% 6HVQ5UW) EQAUD1

86j59iujee3vgddzgq_q



Diagramme de blocs du transducteur à distance à ultrasons:


0ryjg8d (6_q9xm% 86pdg


Diagramme schématique du capteur de température:



O3`1pa5yr5% Z5`dq1r


Intégré Type Instruction du câble:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)

Rouge: transducteur +

Blanc: transducteur -

Noir: protéger

01



2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)



02



Le rouge et le noir sont le câblage du capteur de température




Application oF Ultasonique niveau mètres


La ultrasonique niveau mètre est utilisé à en continu moniteur niveau canaux dans la la taille de liquide médias, boue ou suspension dans tous les deux ouvert et fermé réservoirs et canaux. La jauge génère la niveau de niveau informations dans la formulaire de a signal courant 4 à 20mA. La plus bas et plus haut limites de la la mesure intervalle boîte être Positionner par potentiomètres dans la électronique unité de la jauge.



Image d'application de Compteurs de niveau ultrasoniques:


_4nvtlgv (W93W7ZZ3L0
