Transducteur de mesure de distance ultrasonique en acier inoxydable 200KHz

Partager sur:

Transducteur de mesure de distance ultrasonique en acier inoxydable 200KHz

200 kHz | 8 ° | 0,10 ～ 1,5 | Utilisé pour la jauge de niveau ultrasonique, transducteur à ultrasons

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PHA-200-01C
Marque de produit:
Piezohannas
code produit:
PHA-200-01C

Description du produit

TRANSUREUR DE MESURE DE DISTANCE ULLÉRATURE DE 200KHz pour la jauge de niveau ultrasonique

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	200 kHz transducteur à ultrasons
Modèle	PHA-200-01C
La fréquence	200 kHz ±5%
Distance de détection	0.10～1,5 m
Le minimum LMEDANCE parallèle	1000Ω ± 20％
Capacitance	450pf ± 20％@ 1khz
Sensibilité	Tension de conduite：800vpp，Distance:0,3 m， Écho amplitude：35mv
en fonctionnement Tension	De pointe Tension＜1000 VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3Kilos ou 0,3 MPA
Angle	(Largeur de faisceau)Largeur du faisceau de demi-puissance @ -3db: 8 ° ± 2 ， Angle aigu:20 ° ± 4
Logement Matériel	304 en acier inoxydable
Usage	Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité
Installation Dimension	Taille：12 * 10
Niveau de protection	IP68
Lester	12g ± 5％（Longueur: 40 cm）
Instructions de câblage	integrattype ed：Rouge +，Blanc-，Noir: fil blindé

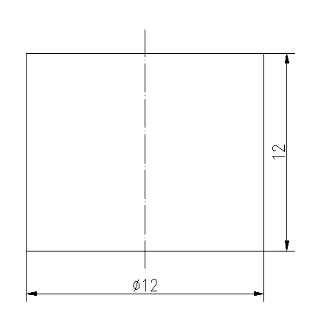

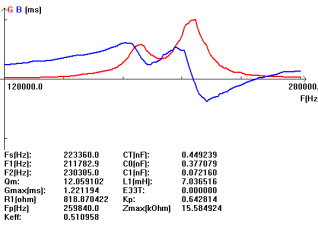

Courbe d'admission		Diagramme de structure de produit
		$Uzpq4) di_6i {(] (a3frirxb$

Schéma de bloc de transducteur à distance à ultrasons :

0ryjg8d (6_q9xm% 86pdg

Diagramme schématique du capteur de température:

O3`1pa5yr5% Z5`dq1r

Intégré Type Instruction du câble:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)

Rouge: transducteur +

Blanc: transducteur -

Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

sur:

En vertu d'un:

Distance à ultrasons mesurant le transducteur Transducteur de distance à 200 kHz de distance Capteur de transducteur de distance à 200 kHz Transducteur à distance à ultrasons 200 kHz Transducteur de mesure de distance à ultrasons transducteur pour la jauge de niveau ultrasonique capteur à ultrasons en acier inoxydable transducteur à ultrasons en acier inoxydable Capteur transducteur ultrasonique de 200 kHz Distance en acier inoxydable Mesurer le transducteur
