Mesure de distance de transducteur ultrasonique 300Khz pour capteur de niveau

300 kHz | 21 ° | 0,15 ～ 3M | Utilisé pour le capteur de distance à ultrasons, le capteur de niveau de liquide à ultrasons, le chercheur de gamme à ultrasons, le capteur à ultrasons pour les objets de détection sans contact, etc.

Nous pouvons accepter la personnalisation en fonction de votre matériel de logement, des dimensions, des instructions de câblage ....

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PhD-300-050A
Marque de produit:
Piezohannas
code produit:
PHD-300-050A

Description du produit

Mesure de distance du transducteur ultrasonique de 300 kHz pour le capteur de niveau

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	300KhzTransducteur à ultrasons
Modèle	DOCTORAT-300-050A
Frequise	300 kHz ±5%
Distance de détection	0.10～0,5 m
Le minimum LMEDANCE parallèle	1500Ω ± 20％
Capacitance	350pf ± 20％@ 1khz
Sensibilité	Tension de conduite：750vpp， Distance：0,3 m， Écho amplitude：3mv
en fonctionnement Tension	De pointe Tension＜1000 VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3Kilos ou0.3MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db:7° ± 2， Angle aigu:16° ± 4
Logement Matériel	Sous le environnement faible acide et base faible （Pom）
Usage	Ultrasonique niveau jauge, Surveillance,Imperméable, Sécurité
Installation Dimension	10 mm
Niveau de protection	IP68
Lester	5G ± 5％（Longueur：20 cm）
Instructions de câblage	Intégré Interface：Rouge:transducteur+，Jaune:transducteur-, Noir: fil blindé，（Le capteur de température est facultatif）

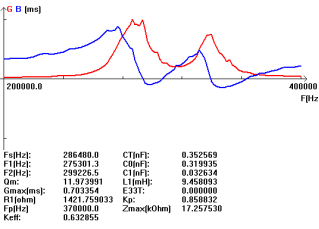

Courbe d'admission		PRODUCTStructureDiagramme

Schéma de bloc de transducteur ultrasonique :

Diagramme schématique du capteur de température:

Intégré Type Instruction du câble:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)

Rouge: transducteur +

Blanc: transducteur -

Noir: protéger

_Se3zwy9ueoqpokbeh (e

Structure interne du transducteur à ultrasons:

sur:

En vertu d'un:
