Emplacement d'installation et précautions de débitmètre de gaz ultrasonique

Emplacement d'installation et précautions de débitmètre de gaz ultrasonique:

2. Précautions pour l'installation deTransducteur de débit de gaz à ultrasons

1. Lors de l'installation d'un débitmètre à gaz à ultrasons, évitez les emplacements suivants:

(1) Température: lorsque la température ambiante dépasse -25 ℃ ~ + 55 ℃ (au-delà de cette plage, une déclaration spéciale doit être faite lors de la commande) et l'humidité relative dépasse 90%.

(2) Vibration: il existe de fortes sources de vibration et des lieux qui peuvent entraîner une résonance de l'unité de traitement du signal et du transducteur à ultrasons.

(3) Bruit électrique: lieux avec une forte interférence électromagnétique ou électronique à proximité.

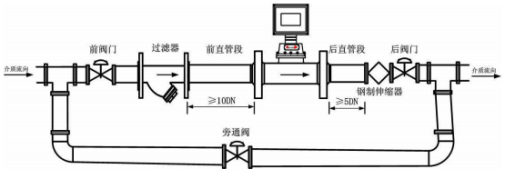

2. Dans le cas d'un débit unidirectionnel, la longueur de la section de tuyau droit avant du

capteur de débit de gaz à ultrasonsdoit être au moins 10 fois le diamètre nominal (DN), et la longueur de la section de tuyau droit arrière doit être au moins 5 fois le diamètre nominal (DN). Dans le cas de l'écoulement bidirectionnel, la longueur des coupes de tuyaux droits avant et arrière du débitmètre ultrasonique nécessite au moins 10 fois le diamètre nominal (DN).

3. Le diamètre intérieur de la section de tuyau droit correspondant doit être à moins de 1% du diamètre intérieur du corps du compteur du débitmètre. Les brides de connexion des deux côtés doivent être perpendiculaires à l'axe central de la section du tuyau droit. Lors de l'installation, faites attention au maintien de la coaxialité avec le corps du compteur du débitmètre. Remarque: Les joints de bride avec des anneaux de localisation doivent être utilisés pour les empêcher de faire saillir dans le pipeline et provoquer des interférences au profil de vitesse.

4. Le corps du compteur du débitmètre doit être installé horizontalement autant que possible. L'installation verticale n'est pas recommandée pour empêcher l'eau de s'accumuler dans la cavité du trou de montage du transducteur, ce qui affectera la transmission des ondes ultrasoniques (si le tempérament est sec, il n'affectera pas) et réduira la précision de mesure.

5. Lorsque le milieu de gaz est sale, un filtre à gaz avec un bon effet peut être installé en amont du

Mesure du débit de gaz du transducteur à ultrasonsdans une position qui n'affecte pas le champ d'écoulement du gaz à mesurer.

6. Il est strictement interdit de souder les brides de tuyaux avec des débitmètres. Il est recommandé de fabriquer des brides à tuyaux soudés auxiliaires courtes pour assurer la force globale du compteur. Nettoyez l'intérieur du pipeline avant d'installer le débitmètre.

7. Afin de faciliter la maintenance et n'affecte pas l'utilisation normale, il est recommandé de définir une contournement.

8. Lorsque le débitmètre est installé à l'extérieur, il est recommandé d'ajouter une couverture de protection pour empêcher l'eau de pluie et le soleil chaud d'affecter la durée de vie du débitmètre.

9. Le débitmètre doit être mis à la terre de manière fiable, mais il ne doit pas être partagé avec le fil de terre du système de courant fort.
