transducteur ultrasonique piézoélectrique sous-marin 100KHz pour la mesure de profondeur

Partager sur:

transducteur ultrasonique piézoélectrique sous-marin 100KHz pour la mesure de profondeur

Application: débitmètre à ultrasons, télémètre sous-marin

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PHW-100K-01A
Marque de produit:
Piezohannas
code produit:
PHW-100K-01A

Description du produit

Transducteur à ultrasons piézoélectriques sous-marine à 100 kHz pour la mesure de la profondeur

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	Transducteur à ultrasons sous-marine de 100 kHz
Modèle	PHW-100k-01a
La fréquence	100 kHz±5%
Distance de détection	1.2～300m
LMEDANCE PARALLEMENT	3400Ω ± 20％
Capacitance	2100pf ± 20％@ 1khz
Sensibilité	dfléchirvoltage: 800VPP、Distance：06m、 Amplitude: 4.0 V
en fonctionnement Tension	De pointe Tension＜1000VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤10Kilos ou 1MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db：11° ±dix%, Angle aigu:25° ±dix%
Matériel de logement	Pom
usage
Installation Dimension	Voir le dessin de la structure du produit pour plus de détails
Niveau de protection	IP68
Lester	240g ± 5％（longueur de fil：0,5 m）
Instructions de câblage	Rouge: transducteur +, blanc: transducteur -, noir: fil blindé; ( capteur de températureest facultatif)

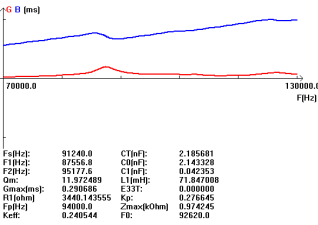

Courbe d'admission		Diagramme de structure de produit

Schéma de bloc de transducteur ultrasonique :

0ryjg8d (6_q9xm% 86pdg

Schéma du capteur de température schématique (Modèle: MF58_502F3470):

O3`1pa5yr5% Z5`dq1r
Instruction de câble de type intégré:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

Rouge: transducteur +
Bleu: capteur de température +
Noir: public-

Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
