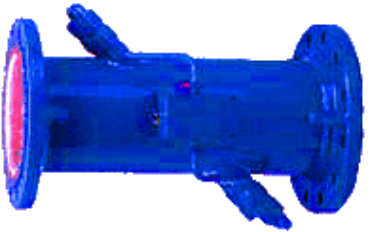

Capteur de débitmètre à eau à ultrasons

Classification principale de la mesure du débit d'eau

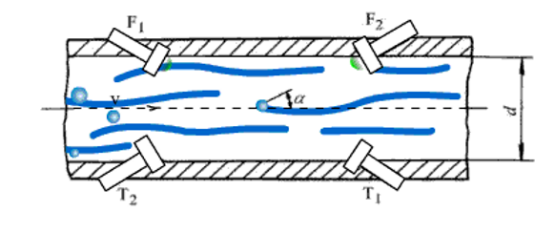

Le principe de mesure de l'écoulement de l'eau par la méthode de la différence de temps, à une certaine distance en amont et en aval du pipeline de mesure, deux paires de sondes de transmission et de réception à ultrasons (F1, T1) et (F2, T2) sont installées respectivement, dans lesquelles les Les ondes ultrasoniques de F1 et T1 se propagent en aval. Les ondes ultrasoniques de F2 et T2 se propagent à contre-courant. En raison de la différence de vitesse de propagation des deux ondes ultrasoniques dans le transducteur de débitmètre ultrasonique liquide, mesure la différence de temps DT de la propagation des ondes ultrasoniques sur les deux sondes réceptrices peut obtenir la vitesse moyenne et le débit du fluide.

Principe de mesure de l'écoulement par méthode de différence de fréquence:
F1 et F2 sont le même capteur de débitmètre ultrasonique sous-marin, qui sont installés à l'extérieur du mur du tube. Ils sont alternativement utilisés comme émetteurs et récepteurs à ultrasons sous le contrôle des commutateurs électroniques. Premièrement, la première impulsion ultrasonique est émise par F1, qui est reçue par F2 à travers la paroi du tube, le liquide et l'autre côté de la paroi du tube. Ce signal est amplifié pour déclencher à nouveau le circuit d'entraînement de F1, de sorte que F1 émet la deuxième impulsion acoustique. Immédiatement, F2 transmet une impulsion à ultrasons et F1 est utilisé comme récepteur, et la fréquence de répétition de l'impulsion de F1 peut être mesurée comme F1. De même, la fréquence de répétition des impulsions de F2 peut être mesurée en F2. La différence de fréquence entre la fréquence des émissions en aval F1 et la fréquence d'émission en amont F 2 D F sont proportionnelles à la vitesse d'écoulement de mesure V du transducteur de débitmètre ultrasonique à 1 MHz.

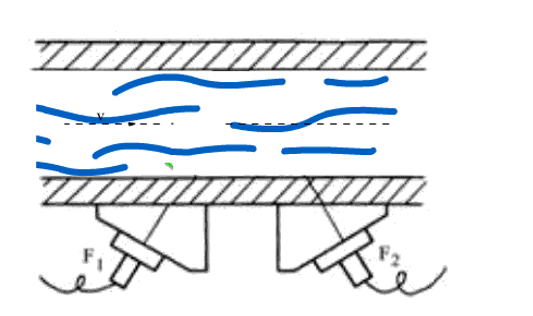

Les transducteurs de transmission et de réception peuvent également être installés du même côté du pipeline
