transducteur ultrasonique piézoélectrique 100KHz pour la mesure de profondeur

Partager sur:

transducteur ultrasonique piézoélectrique 100KHz pour la mesure de profondeur

Application: débitmètre à ultrasons, télémètre sous-marin

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Phw-90-nc
Marque de produit:
Piezohannas
code produit:
PHW-90-NC

Description du produit

Transducteur à ultrasons piézoélectriques de 100 kHz pour la mesure de la profondeur

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	Transducteur à ultrasons à 100 kHz
Modèle	PHW-100-20B
La fréquence	100KHz ±5%
LMEDANCE PARALLEMENT	1400Ω ± 20％
Capacitance	3600pf ± 20％@ 1khz
Sensibilité	Pas de tension de conduite de chargement: 300Vpp，Distance:07m、Écho amplitude1.0V
en fonctionnement Tension	De pointe Tension＜1500VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤10Kilos ou 1MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db：13.8° ±dix%； Angle aigu:32.8° ±dix%；
Matériel de logement	abdos
usage	Ranging, positionnement
Installation Dimension	Voir le dessin de la structure du produit pour plus de détails
Niveau de protection	IP68
Lester	980g ± 5％（longueur de fil：10m）
Instructions de câblage	(troisième ligne): rouge: transducteur +, bleu: capteur de température +, noir: public -;

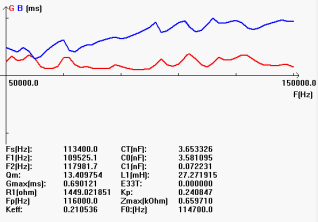

Courbe d'admission		Diagramme de structure de produit

Schéma de bloc de transducteur ultrasonique :

0ryjg8d (6_q9xm% 86pdg

Schéma du capteur de température schématique (Modèle: MF58_502F3470):

O3`1pa5yr5% Z5`dq1r
Instruction de câble de type intégré:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

Rouge: transducteur +
Bleu: capteur de température +
Noir: public-

Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
