transducteur à ultrasons 1MHz de haute qualité pour une mesure de profondeur de 3M

Partager sur:

transducteur à ultrasons 1MHz de haute qualité pour une mesure de profondeur de 3M

Application: débitmètre à ultrasons ， Finder de la gamme de sous-marins

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Phw-1m-w
Marque de produit:
Piezohannas
code produit:
PHW-1M-W

Description du produit

Transducteur ultrasonique de haute qualité 1 MHz pour la mesure de la profondeur de 3M

1. Introduction

USounder de Nderwatertransducteur les usages ondes ultrasoniques pour transmettre sous l'eau, et se reflète quand elles ou ils rencontrer l'objet mesuré. Il peut détecter distance entre le capteur et l'objet mesuré et alors transmission Pour les navires, les bouées, les véhicules aériens sans pilote sous-marins, etc. En tant que solide de profondeur, il peut également être utilisé pour la mesure de la distance sous-marine.

Le niveau de protection des produits atteint le niveau IP68, et il peut être trempé pendant longtemps sous l'eau 100 mètres sans dégâts.(Notez que la partie de sortie du câble de l'instrument doit être scellée de manière fiable après le câblage pour éviter l'eau)

2. Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	1 MHzultrasonic sous-marin transducteur
Modèle	PHW-1m-W
La fréquence	1mHZ±5%
Distance de détection	0.10～3,0 m
Le minimum LMEDANCE parallèle	15Ω ± 20％
Capacitance	2500pf ± 20％@ 1khz
Sensibilité	Tension de conduite: 24 VPP 、 Distance: 0,3 m 、 Echo Amplitude ： 2.0 V
en fonctionnement Tension	De pointe Tension＜ 300vpp
en fonctionnement Température	-10～+50 ℃
Pression	5MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 3,0 ° ± 0,5 ， Angle tranchant: 7,0 ° ± 1
Logement Matériel	316
Usage	Finder de la gamme de sous-marins
Installation Dimension	Voir le dessin de la structure du produit
Niveau de protection	IP68
Lester	270g ± 5％（Lengouffer：1m）
Instructions de câblage	Rouge + ， blanc- ； jaune blanc:la deux poteaux du thermorecepteur MF58 ；

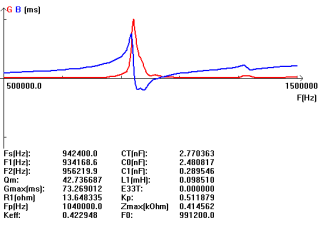

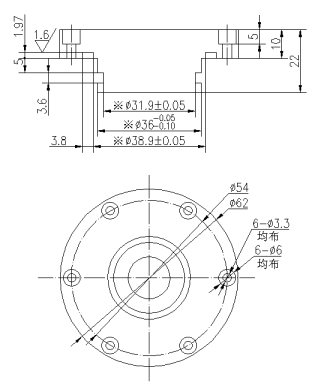

Courbe d'admission		Diagramme de structure de produit

3. Diagramme schématique du capteur de température du transducteur, diagramme schématique du circuit de test
