Phw-55
Piezohannas
PHW-55
Transducteur à ultrasons de 55 kHz Mesure de distance de 500 m pour le débitmètre à ultrasons
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 55Khz transducteur ultrasonique sous-marine |
| |
Modèle | Phw-55 | ||
La fréquence | 55 kHz ± 5% | ||
Distance de détection | 3～500m | ||
LMEDANCE PARALLEMENT | 700Ω ± 20％ | ||
1800pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite: 500 VPP、Distance: 0,7 m、Echo Amplitude: 1500 mV | ||
-40～+ 80 ℃ | |||
≤ 10kilos ou 1MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 26,6 ° ± 10%， Angle pointu: 65,2 ° ± 10% | |||
Matériel de logement | Pom | ||
usage | Débitmètre ultrasonique, télémètre sous-marin | ||
Voir le dessin de la structure du produit pour plus de détails | |||
Niveau de protection | IP68 | ||
Lester | 400g ± 5％ （longueur de fil：2m） | ||
Instructions de câblage | Rouge: transducteur +, blanc: transducteur -, noir: fil blindé; (Le capteur de température est facultatif) | ||

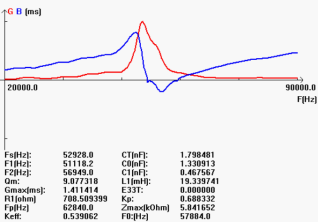

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur ultrasonique :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
