PH7708-1
PH7708-1
Transformateur universel de 40 kHz pour transducteur à ultrasons
Cette spécification comprend la taille du transformateur PH7708-1, les caractéristiques, les paramètres de performance et les précautions. Il est compatible avec des capteurs à ultrasons à 40 kHz. Avant d'utiliser ce produit, veuillez lire cette spécification.

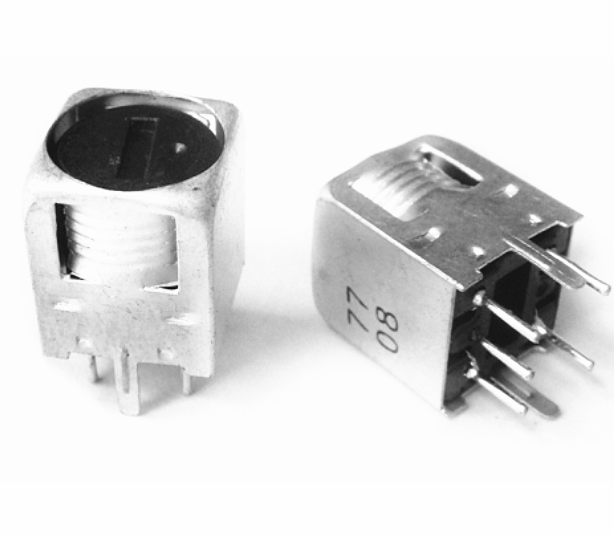

Image:

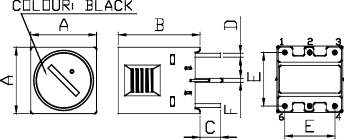

Dimension:

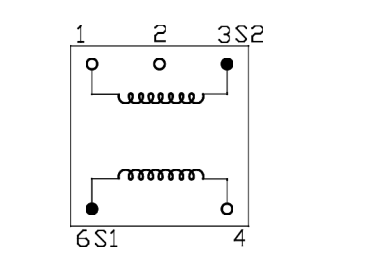

Circuit (en bas):
Matériaux et enroulement:
ÉLÉMENTS | MATÉRIAUX | Fabricants | Ul no. | |
ENROULEMENT | 6-4 | 3-1 | ||
SE TOURNE | 61ts | 427ts | ||
FIL | Φ0,08 mm (2uew) | Gyhx | E233255 | |
CŒUR | Th 4,9 × 5 ou équivalent | Fy | N / A | |
CAS | KSC-754Z ou équivalent | WP | N / A | |
BOBINE | KSB-754Z ou équivalent | WP | N / A | |
Noyau de capuchon | P 7,2 × 6,8 ou équivalent | Fy | N / A | |
LES CARACTÉRISTIQUES:
ÉLÉMENTS | Spec. | Conditions de test | Instruments de mesure |
INDUCTANCE | 9mh ± 5% |
40 kHz |
MQ-1601 |
Q non chargé | 70 min. |
DONNÉES DE TEST:
TEST Instruments: CH-1062 CH-502A QBG-3D
MQ-1601 MQ-171
Conditions de test: en fonction de la spécification. Température de test: 25 ℃ ± 5 ℃ Humidité relative: 63% ~ 67%
SPEC |
CARACTÉRISTIQUES ÉLECTRIQUES | Dimensions (mm) | ||||||
L | Q | A | B | C | D | E | F | |
9mh | 70 | 8.8 | 10.0 | 3.0 | Ø 0,5 | 4.5 | 1.0 | |
± 5% | Min | Max | Max | Référence | Référence | Référence | Référence | |
1 | 8.55 | 110.0 | 8.56 | 9.63 | 3.0 | 0.5 | 4.5 | 1.0 |
2 | 8.73 | 99.0 | 8.57 | 9.77 | 3.0 | 0.5 | 4.5 | 1.0 |
3 | 8.96 | 101.0 | ||||||
4 | 9.36 | 110.0 | ||||||
5 | 9.48 | 119.0 | ||||||
Max. | 9.48 | 119.0 | ||||||
Min. | 8.55 | 99.0 | ||||||
R | 0.93 | 20.0 | ||||||
X | 9.02 | 107.8 | ||||||
DÉTERMINÉ | D'ACCORD | D'ACCORD | D'ACCORD | D'ACCORD | D'ACCORD | D'ACCORD | D'ACCORD | D'ACCORD |
Transformateur universel de 40 kHz pour transducteur à ultrasons
Cette spécification comprend la taille du transformateur PH7708-1, les caractéristiques, les paramètres de performance et les précautions. Il est compatible avec des capteurs à ultrasons à 40 kHz. Avant d'utiliser ce produit, veuillez lire cette spécification.
Image:

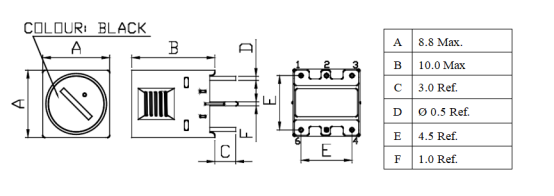

Dimension:
