Transducteurs ultrasoniques sous-marins 300KHz pour Fish Finder

Application: Fish Fin plus sous-marin

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PHW-300-50AC
Marque de produit:
Piezohannas
code produit:
PHW-300-50AC

Description du produit

Transducteurs ultrasoniques sous-marins de 300 kHz pour Fish Finder

Paramètres techniques:

Nom	Caractéristiques		Image
Nom	300Khz Transducteurs pour Fish Finder
Modèle	PHW-300-50AC
La fréquence	300 kHz ±5%
Distance de détection	0.3～50m
LMEDANCE PARALLEMENT	800Ω ± 20％
Capacitance	1700pf ± 20％@ 1khz
Sensibilité	Pas de chargePeak Tension:200VPP、Distance：065m、 Écho amplitude：200 mV
en fonctionnement Tension	De pointe Tension＜750VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤10Kilos ou1MPA
Angle	Angle aigu:160° ±5
Matériel de logement	Pom
Usage	Poissonplus fine sous-marin
Installation Dimension	Vérification du diagramme de structure du produit
Niveau de protection	IP68
Lester	61g ± 5％（Longueur：1m）
Instructions de câblage	Rouge: transducteur +, blanc: transducteur -, noir: ligne de blindage; ( capteur de températureest facultatif)

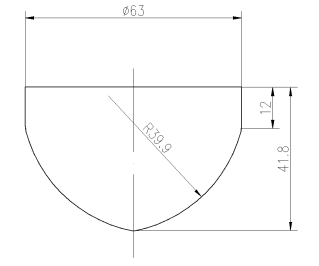

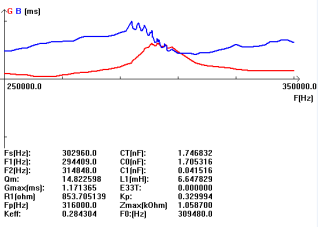

Courbe d'admission		Diagramme de structure de produit

Schéma de bloc de transducteur ultrasonique :

0ryjg8d (6_q9xm% 86pdg

Schéma du capteur de température schématique (Modèle: MF58_502F3470):

O3`1pa5yr5% Z5`dq1r
Instruction de câble de type intégré:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

Rouge: transducteur +
Bleu: capteur de température +
Noir: public-

Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
