Transducteurs ultrasoniques piézoélectriques 400KHz pour la mesure de profondeur

Partager sur:

Transducteurs ultrasoniques piézoélectriques 400KHz pour la mesure de profondeur

Application: Ranging, positionnement

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PHW-400-30B
Marque de produit:
Piezohannas
code produit:
PHW-400-30B

Description du produit

Transducteurs ultrasoniques piézoélectriques de 380 kHz pour la mesure de la profondeur

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	400 kHzsous-marinultrasonique transducteur
Modèle	PHW-400-30B
La fréquence	400KHz ±5%
Le minimum LMEDANCE parallèle	20Ω ± 20％
Capacitance	6400pf ± 20％@ 1khz
Sensibilité	Pas de charge dfléchirvoltage：24V，Distance:0,3 m、 Écho amplitude：2.5V
en fonctionnement Tension	De pointe Tension＜750VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤10Kilos ou 1MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db：3.8° ±dix%； Angle aigu：8.9° ±dix%；
Logement Matériel	abdos
Usage	Ranging, positionnement
Installation Dimension	Voir le dessin de la structure du produit
Niveau de protection	IP68
Lester	750g ± 5％（Lengouffer：10m）
Instructions de câblage	(troisième ligne): rouge: transducteur +, bleu: capteur de température +, noir: public -;

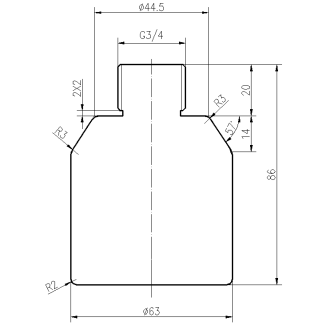

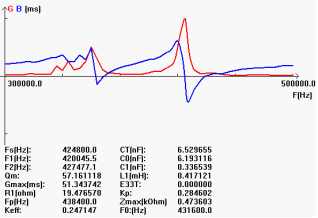

Courbe d'admission		Diagramme de structure de produit

Schéma de bloc de transducteur ultrasonique :

0ryjg8d (6_q9xm% 86pdg

Schéma du capteur de température schématique (Modèle: MF58_502F3470):

O3`1pa5yr5% Z5`dq1r
Instruction de câble de type intégré:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

Rouge: transducteur +
Bleu: capteur de température +
Noir: public-

Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
