PH1000-01
Piezohannas
PH1000-01

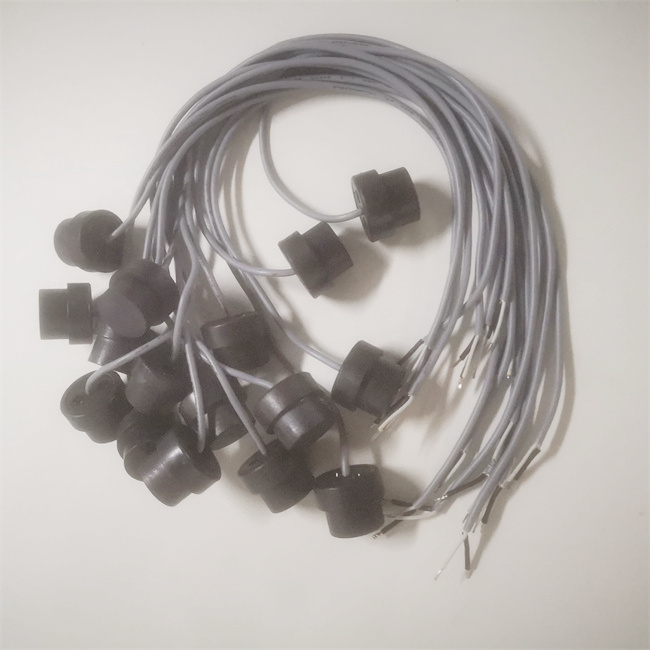

Transducteurs de débit ultrasoniques à 1 MHz pour la mesure du débit
1.Le objectif principal:
Utilisé pour la mesure du débit d'eau
Mesure précise avec du liquide à courtes distances
2.Peures:
Petite taille, facile à installer
Sensibilité élevée, petite vibration résiduelle, haut débit, précision de test
longue vie professionnelle
3. Paramètres techniques:
Nom | spécification | Article | spécification |
type de produit | Transducteur de débitmètre à ultrasons | valeur de résistanceZ (Ω) | 200Ω ± 30% |
modèle du produit | PH1000-01 | Tension de conduite maximale | 300 V |
Céramique piézoélectriqueFrequise f (khz) | 1,00 MHz ± 2% | température de fonctionnement(℃) | 4 ~ + 50 ℃ |
Fréquence du transducteurf (khz) | 1,00 MHz ± 3% | température de stockage(℃) | -30 ~ + 80 ℃ |
bande passante △ f（sous-marin） | ± 10% | grade d'étanchéité | IP68 |
Vibration résiduelle du transducteur | ˂ 30 μs | Matériau de coquille | PPS（sulfure de polyphénylène） |
sensibilité globale(V) (0db = 3vp-p 8pulses l = 80 mm) |
> 200 mV |
Spécification du câble |
Fil de bouclier unique 40 cm |
Angle de faisceau °(-3db) | 6 ° | résistance à la corrosion | Acide faible faible résistant aux alcalins |
capacité électrostatique (PF) | 1200pf ± 20% | lester(g) | 16g /PC |
Remarque | TailledeLa structure du transducteur peut être personnalisée en fonction des besoins des utilisateurs. | ||
4. Courbe d'impédance:
5. Test de sensibilité
