Transducteur ultrasonique sous-marin résistant à la corrosion 1 MHz pour débitmètre à ultrasons

Partager sur:

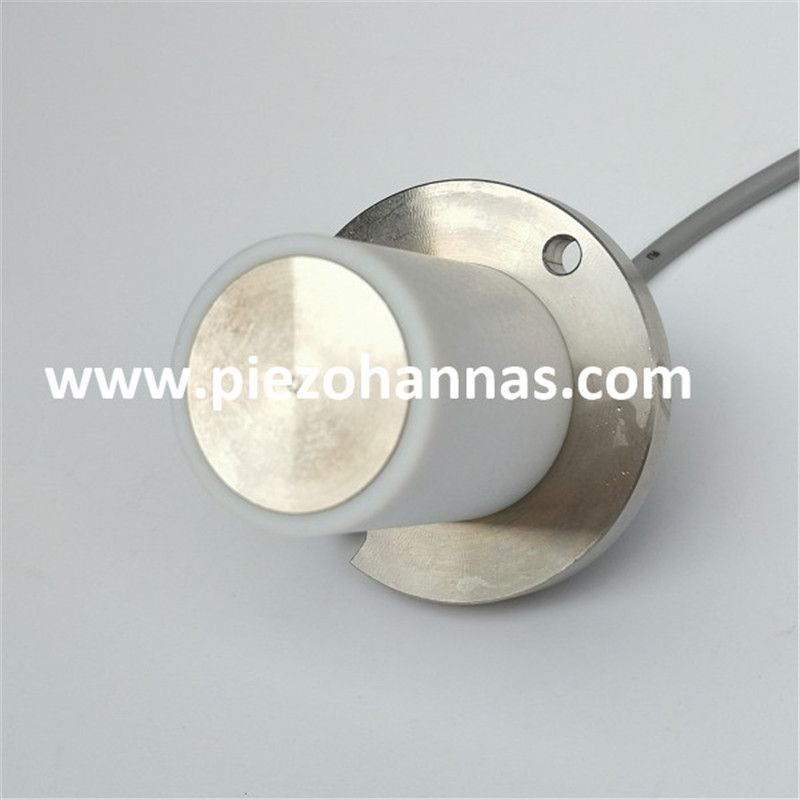

Transducteur ultrasonique sous-marin résistant à la corrosion 1 MHz pour débitmètre à ultrasons

Application: débitmètre à ultrasons ， Finder de la gamme de sous-marins

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PhW-1M-01LA
Marque de produit:
Piezohannas
code produit:
PHW-1M-01LA

Description du produit

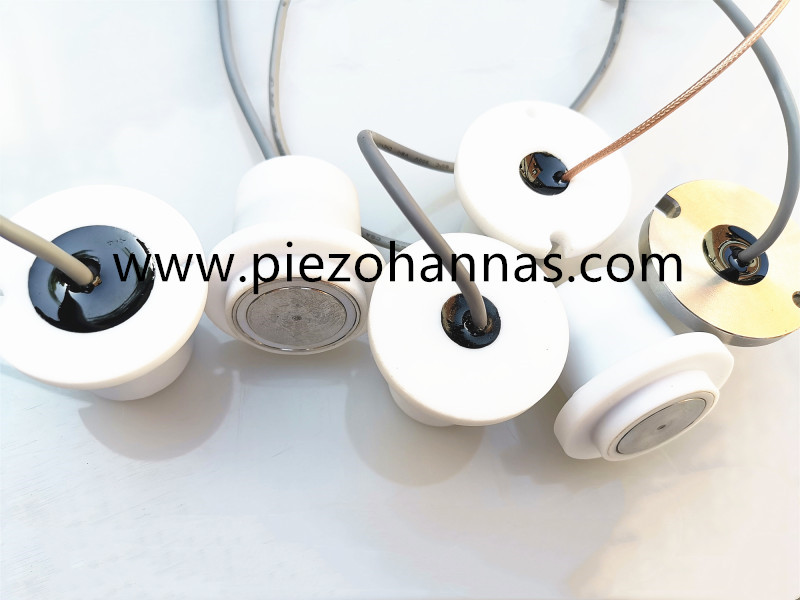

Transducteur de débitmètre ultrasonique anti-corrosion 1MHz

Transducteur de débitmètre ultrasonique anti-corrosion 1MHz

2. Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	1 MHz Sous-marin résistant à la corrosionultrasoniquetransducteur
Modèle	PHW-1M-01LA
La fréquence	1 MHz±5%
Distance de détection	005～3m
LMEDANCE PARALLEMENT	150Ω ±20％
Capacitance	1300pf±20％@ 1khz
Sensibilité	dfléchirvoltage：24V、Distance:03m、Écho amplitude：100 mV
en fonctionnement Tension	De pointe Tension＜300VPP
en fonctionnement Température	-40～+80℃
Pression	≤10Kilos ou 1MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 4° ±dix%， Angle aigu :dix° ±dix%
Matériel de logement	ETFE, 316L
usage	Débitmètre ultrasonique, télémètre sous-marin
Installation Dimension	Voir le dessin de la structure du produit pour plus de détails
Niveau de protection	IP68
Lester	80g±5％（longueur de fil：2m）
Instructions de câblage	Rouge: transducteur +, blanc: transducteur -, noir: fil blindé; ( capteur de température est facultatif)

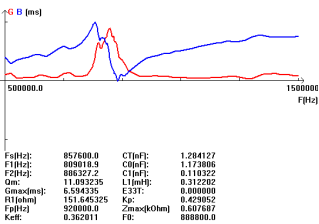

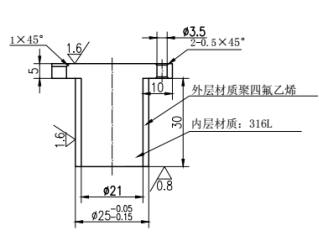

Courbe d'admission		Diagramme de structure de produit

3. Diagramme schématique du capteur de température du transducteur, diagramme schématique du circuit de test

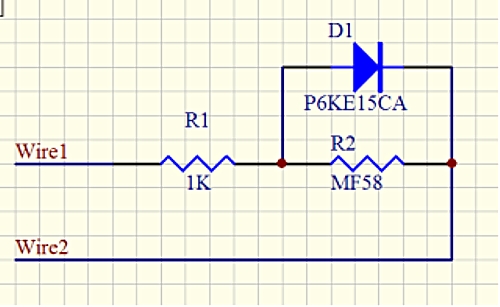

Diagramme schématique du capteur de température:

O3`1pa5yr5% Z5`dq1r
