Transducteur ultrasonique sous-marin multifaisceaux 500KHz pour débitmètre à ultrasons

Partager sur:

Transducteur ultrasonique sous-marin multifaisceaux 500KHz pour débitmètre à ultrasons

Application: débitmètre à ultrasons ， Finder de la gamme de sous-marins

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Ph-CJU-6D
Marque de produit:
Piezohannas
code produit:
PH-CJU-6D

Description du produit

Transducteur à ultrasons sous-marine multi-marins de 500 kHz pour le débitmètre à ultrasons

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	500 kHz Sous-marin multiples ultrasoniquetransducteur
Modèle	Ph-CJU-6D
La fréquence	500 kHz ±5%
LMEDANCE PARALLEMENT	250Ω ± 20％
Capacitance	1800pf ± 20％@ 1khz
Sensibilité	dfléchirvoltage:24V、Distance:03m、Écho amplitude:200 mv
en fonctionnement Tension	De pointe Tension＜750VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤10Kilos ou 1MPA
Angle	Voir le dessin de la structure du produit pour plus de détails
Matériel de logement	abdos
usage	débitmètre ultrasonique， Finder de la gamme de sous-marins
Installation Dimension	Voir le dessin de la structure du produit pour plus de détails
Niveau de protection	IP68
Lester	1200g ± 5％（longueur de fil：10m）
Instructions de câblage	Collet noir: pôle négatif commun du transducteur； Collet rouge: pôle positif du transducteur (voir Diagramme de structure du produit pour la position correspondante)；

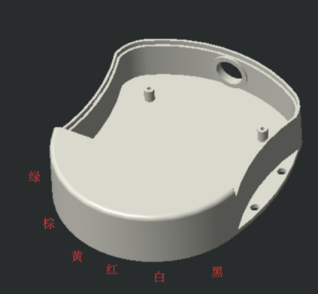

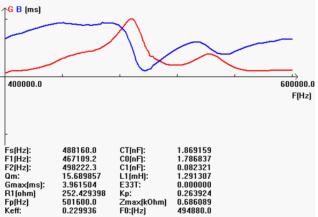

Courbe d'admission		Diagramme de structure de produit

Schéma de bloc de transducteur ultrasonique :

0ryjg8d (6_q9xm% 86pdg

Schéma du capteur de température schématique (Modèle: MF58_502F3470):

O3`1pa5yr5% Z5`dq1r
Instruction de câble de type intégré:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

Rouge: transducteur +
Bleu: capteur de température +
Noir: public-

Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
