Transducteur ultrasonique sous-marin multifaisceaux 400KHz pour télémètre sous-marin

Partager sur:

Transducteur ultrasonique sous-marin multifaisceaux 400KHz pour télémètre sous-marin

Application: débitmètre à ultrasons, télémètre sous-marin

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PHW-400K-18D
Marque de produit:
Piezohannas
code produit:
PHW-400K-18D

Description du produit

Transducteur à ultrasons sous-marins multi-marins de 400 kHz pour le télémètre sous-marin

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	400 kHz Transducteur ultrasonore sous-marine multiples
Modèle	PHW-400k-18d
La fréquence	400 kHz ±5%
LMEDANCE PARALLEMENT	60Ω ± 20％
Capacitance	5700pf ± 20％@ 1khz
Sensibilité	dfléchirvoltage:20V、Distance:03m、Écho amplitude: 1500 mv
en fonctionnement Tension	De pointe Tension＜750VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤10Kilos ou 1MPA
Angle	Voir le dessin de la structure du produit pour plus de détails
Matériel de logement	abdos
usage	Débitmètre ultrasonique, télémètre sous-marin
Installation Dimension	Voir le dessin de la structure du produit pour plus de détails
Niveau de protection	IP68
Lester	4750g ± 5％（longueur de fil：10m* 3）
Instructions de câblage	Collet noir: pôle négatif commun du transducteur; Collet rouge: pôle positif du transducteur (voir diagramme de structure du produit pour la position correspondante);

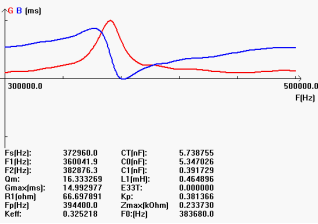

Courbe d'admission		Diagramme de structure de produit

Schéma de bloc de transducteur ultrasonique :

0ryjg8d (6_q9xm% 86pdg

Schéma du capteur de température schématique (Modèle: MF58_502F3470):

O3`1pa5yr5% Z5`dq1r
Instruction de câble de type intégré:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

Rouge: transducteur +
Bleu: capteur de température +
Noir: public-

Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température

sur:

En vertu d'un:

Transducteur ultrasonore sous-marine multiples transducteur de débitmètre à ultrasons Transducteur sous-marin pour le télémètre sous-marin transducteur pour le télémètre sous-marin Transducteur de débitmètre à ultrasons piézoélectrique Mesure de profondeur du transducteur ultrasonique Transducteur à ultrasons multiples de 400 kHz Capteur de débitmètre ultrasonique de 400 kHz Transducteur de profondeur à ultrasons Transducteur à ultrasons piézoélectriques de 400 kHz
