Transducteur ultrasonique sous-marin multifaisceaux 300KHz pour débitmètre à ultrasons

Partager sur:

Transducteur ultrasonique sous-marin multifaisceaux 300KHz pour débitmètre à ultrasons

Application: débitmètre à ultrasons, télémètre sous-marin

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PHW-300K-12D
Marque de produit:
Piezohannas
code produit:
PHW-300K-12D

Description du produit

Transducteur ultrasonique sous-marine multi-marins de 300 kHz pour le débitmètre ultrasonique

Paramètres techniques:

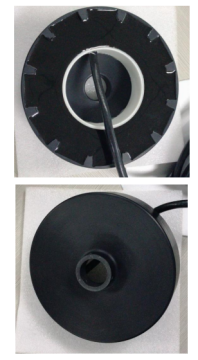

Articles	Paramètres techniques		Image
Nom	300 kHz Transducteur ultrasonore sous-marine multiples
Modèle	PHW-300k-12d
La fréquence	300 kHz ±5%
LMEDANCE PARALLEMENT	150Ω ± 20％
Capacitance	2800pf ± 20％@ 1khz
Sensibilité	dfléchirvoltage:200VPP、Distance:07m、 Écho amplitude800 mV
en fonctionnement Tension	De pointe Tension＜950VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤10Kilos ou 1MPA
Angle	Voir le dessin de la structure du produit pour plus de détails
Matériel de logement	abdos
usage	Débitmètre ultrasonique, télémètre sous-marin
Niveau de protection	IP68
Lester	1900g ± 5％（longueur de fil：10m）
Instructions de câblage	Collet noir: pôle négatif commun du transducteur; Collet rouge: pôle positif du transducteur (voir diagramme de structure du produit pour la position correspondante);

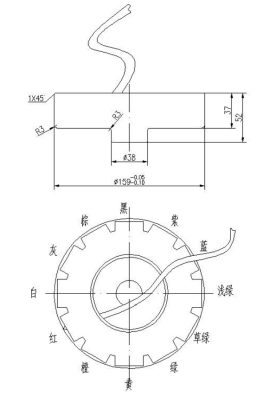

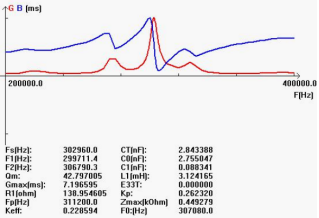

Courbe d'admission		Diagramme de structure de produit

Schéma de bloc de transducteur ultrasonique :

0ryjg8d (6_q9xm% 86pdg

Schéma du capteur de température schématique (Modèle: MF58_502F3470):

O3`1pa5yr5% Z5`dq1r
Instruction de câble de type intégré:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

Rouge: transducteur +
Bleu: capteur de température +
Noir: public-

Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
