Transducteur ultrasonique sous-marin anti-corrosion 1 MHz pour débitmètre à ultrasons

Partager sur:

Transducteur ultrasonique sous-marin anti-corrosion 1 MHz pour débitmètre à ultrasons

Application: débitmètre à ultrasons ， Finder de la gamme de sous-marins

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Phw-1m-01lb
Marque de produit:
Piezohannas
code produit:
PHW-1M-01LB

Description du produit

Transducteur ultrasonique anti-corrosion 1MHz pour un débitmètre ultrasonique

1. Introduction

USounder de Nderwatertransducteur les usages ondes ultrasoniques pour transmettre sous l'eau, et se reflète quand elles ou ils rencontrer l'objet mesuré. Il peut détecter distance entre le capteur et l'objet mesuré et alors transmission Pour les navires, les bouées, les véhicules aériens sans pilote sous-marins, etc. En tant que solide de profondeur, il peut également être utilisé pour la mesure de la distance sous-marine.

Le niveau de protection des produits atteint le niveau IP68, et il peut être trempé pendant longtemps sous l'eau 100 mètres sans dégâts.(Notez que la partie de sortie du câble de l'instrument doit être scellée de manière fiable après le câblage pour éviter l'eau)

2. Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	1 MHz anti-corrosion ultrasonic sous-marin transducteur		$D4d {ISU] _9LF68G 8H1`JA$
Modèle	PHW-1M-01LB
La fréquence	1 MHz±5%
Distance de détection	005～3m
Le minimum LMEDANCE parallèle	220Ω ± 20％
Capacitance	1300pf ± 20％@ 1khz
Sensibilité	Tension de conduite: 24vpp 、 Distance: 0,3 m 、 Echo Amplitude: 150 mV
en fonctionnement Tension	De pointe Tension＜ 300vpp
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3Kilos ou 0,3 MPA
Angle	(Largeur de faisceau)Largeur du faisceau de demi-puissance @ -3db: 4,5 ° ± 1 ， Angle tranchant: 10,5 ° ± 4
Logement Matériel	PTEF et alliage de titane
Usage	Débit ultrasonique ， Finder de la gamme de sous-marins
Installation Dimension	Voir le dessin de la structure du produit
Niveau de protection	IP68
Lester	80g ± 5％（Longueur: 2m）
Instructions de câblage	Type intégré: rouge + ， blanc- ， noir: fil blindé ； (sans pour autant capteur de température par défaut)

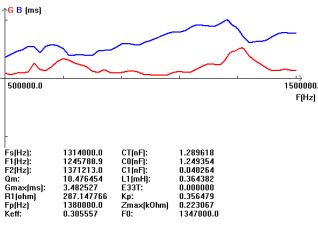

Courbe d'admission		Diagramme de structure de produit
$Bdce8`z% w_2jjv35} c8] {k$

3. Diagramme schématique du capteur de température du transducteur, diagramme schématique du circuit de test
