PHW-50/200-NC
Piezohannas
PHW-50/200-NC

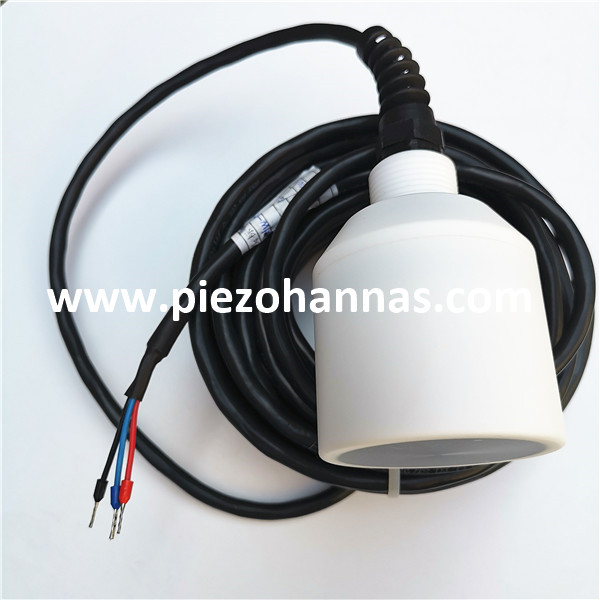

Transducteur ultrasonique anti-corrosion à double fréquence pour le débitmètre ultrasonique
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | double fréquence anti-corrosion sous-marin transducteur à ultrasons |
| |
Modèle | PHW-50/200-NC | ||
La fréquence | 200 kHz ± 5% / 50 kHz ± 5% | ||
Distance de détection | 200 kHz 0,6～120m 50khz 3～500m | ||
Le minimum LMEDANCE parallèle | 600Ω ± 20％ | ||
4300pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：600vpp、Distance: 0,8 m、 Écho amplitude：15 V（200 kHz） | ||
-40～+ 80 ℃ | |||
≤ 10kilos ou 1MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 7,5 ° ± 10%， Angle tranchant: 17,5 ° ± 10%（200 kHz） (Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db：27 ° ± 10%， Angle pointu: 68 ° ± 10%（50khz） | ||
Logement Matériel | PTEF | ||
Usage | débitmètre ultrasonique，Finder de la gamme de sous-marins | ||
Voir le dessin de la structure du produit | |||
Niveau de protection | IP68 | ||
Lester | 900g ± 5％ （Longueur：10m） | ||
Instructions de câblage | (troisième ligne): rouge: transducteur +, bleu: capteur de température +, noir: public -; | ||

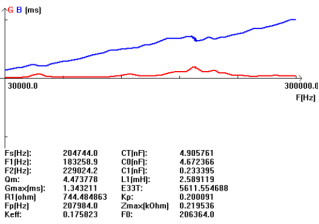

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur ultrasonique :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
Application ultrasonique des débitmètres:
Débitmètres ultrasoniques ont de nombreuses applications, du flux de processus à l'écoulement de la garde. C'est aussi une pratique courante d'utiliser un Coupchoir à ultrasons à serrage pour vérifier d'autres débitmètres ou pour une mesure temporaire. L'article explique ce que vous devez savoir sur les bases de la mesure du débit ultrasonique et de ses applications.Il existe deux types de débitmètres ultrasoniques: les débitmètres ultrasoniques du temps Doppler et du transit. Mais d'abord, découvrons le principe de travail. Ensuite, nous pouvons parcourir des variations approfondies et des utilisations typiques. Plus tard, nous mettrons en évidence les avantages et les inconvénients et donnerons des exemples de marques sur le marché.
