Transducteur ultrasonique sous-marin 800KHz pour capteur de niveau de liquide

Partager sur:

Transducteur ultrasonique sous-marin 800KHz pour capteur de niveau de liquide

Application: Ranging, positionnement

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PHW-800-20B
Marque de produit:
Piezohannas
code produit:
PHW-800-20B

Description du produit

Transducteur à ultrasons sous-marine de 800 kHz pour capteur de niveau liquide

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	Transducteur à ultrasons de 800 kHz
Modèle	PHW-800-20B
La fréquence	800KHz ±5%
LMEDANCE PARALLEMENT	45Ω ± 20％
Capacitance	3400pf ± 20％@ 1khz
Sensibilité	Pas de charge dfléchirvoltage: 24V，Distance:03m， Amplitude:500mV
en fonctionnement Tension	De pointe Tension＜350VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤10Kilos ou 1MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db：1.7° ±dix%； Angle aigu:4° ±dix%；
Matériel de logement	abdos
usage	Ranging, positionnement
Installation Dimension	Voir le dessin de la structure du produit pour plus de détails
Niveau de protection	IP68
Lester	860g ± 5％（longueur de fil：10m）
Instructions de câblage	(troisième ligne): rouge: transducteur +, bleu: capteur de température +, noir: public -;

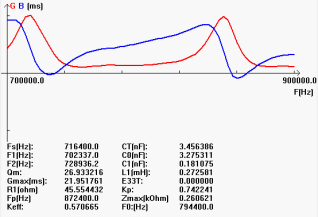

Courbe d'admission		Diagramme de structure de produit

Schéma de bloc de transducteur ultrasonique :

0ryjg8d (6_q9xm% 86pdg

Schéma du capteur de température schématique (Modèle: MF58_502F3470):

O3`1pa5yr5% Z5`dq1r
Instruction de câble de type intégré:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

Rouge: transducteur +
Bleu: capteur de température +
Noir: public-

Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
